공작 기계 - 복합가공기
복합가공기는, NC 선반이 갖은 기능과 머시닝센터가 가지고 있는 기능 양쪽을 겸비하고 있는 공작 기계를 말합니다. 1대의 복합가공기로 모든 가공을 끝낼 수 있습니다. NC 선반이나 머시닝센터 등을 여러 대 거칠 필요가 없습니다. 5 축 가공기 등도 이것에 포함됩니다.
주축 구동부 - 커플링 / 파워록 / 내유 벨트 -
NC 선반 파생형 (派生形), 머시닝센터 파생형과 함께 주축 구동부가 복수로 있는 경우에도, 쯔바키는 벨트 구동 방식, 서보 모터 직결 방식, 빌트인 모터 (Built-in Motors) 방식, 3가지의 구동 방식 각각에 대응할 수 있는 다양한 제품을 가지고 있습니다.
서보 모터 직결 방식 (Servo Motor Direct Coupling Type)
주축과 서보 모터의 연결에는, 쯔바키의 커플링 (축계수) 이 BEST CHOICE 입니다.
빌트인 모터 방식 (Built-in Motor Type)
빌트인・스핀들 모터의 로터 (Rotor) 체결에 활약하는 파워록.
벨트 구동 방식
쯔바키의 타이밍 울트라 PX 벨트 내유 사양은, 고성능 타이밍 벨트「울트라 PX 벨트 HC 사양」을 기반으로 내유성을 부가한 벨트이며, HC 사양과 동등의 전동 능력을 가지고 있습니다. 본체 고무에 내유성이 있는 재료를 채용. 기름이 닿는 환경에서도 사용 가능하며, 벨트의 물성 저하가 거의 없습니다.
*내유 사양은 수주 생산품입니다 (1개부터 발주 가능).
테이블 전송 기구(X축, Y축, Z축) - 케이블베이어 / 커플링
머시닝센터에서는, 볼 나사를 전송 모터로 회전시켜, 테이블을 이동하는 방식이 많이 채용되고 있습니다.
전송 축 (X、Y、Z축) 의 볼 나사와 서보 모터의 연결 용도에는, 요구에 맞추어 선택 가능한 커플링과, 장치 이동에 따른 케이블・호스를 확실하게 지지・안내하는 케이블베이어를 제공할 수 있습니다.
볼 나사와 서보 모터의 연결에 최적인 쯔바키의 커플링
장치 이동에 따른 케이블・호스 지지・안내 장치 케이블베이어
ATC 시스템 (Automatic Tool Changer) - ATC 체인 / 파워록

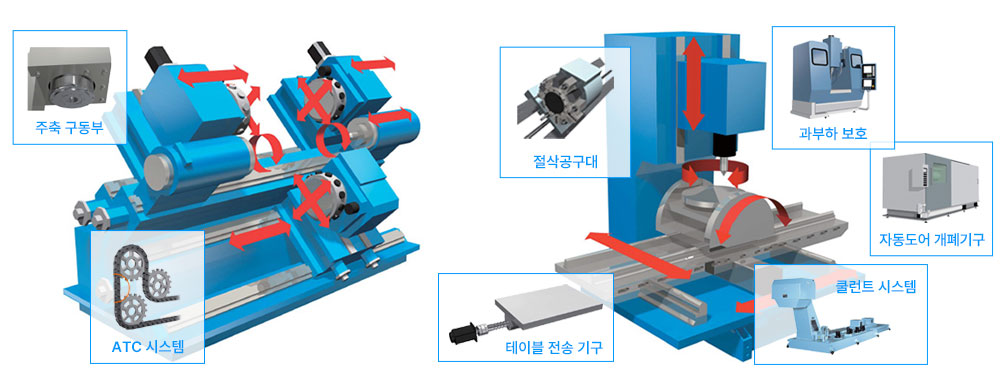

5축 가공기 등, 머시닝센터 파생형의 복합 가공기에도 사용되는 ATC 시스템
머시닝센터와 동일하게, 쯔바키는 체인 방식에 있어서 오랜 경험과 실적을 가지고 있습니다. 또한, 툴 체인지 암 (Tool Change Arm) 의 체결에는, 풍부한 라이업 중에서 최적한 파워록을 선택할 수 있습니다.
툴 체인지 암의 체결에 최적한 파워록
ATC 체인
절삭 공구대 (터릿 Turret) - 파워록 / 내유 벨트
다각형의 터릿면에, 공작물을 깎는 복수의 공구를 장착하여, 임의의 위치에 할출 (割出) 할 수 있는 절삭 공구대. 정밀한 할출정밀도가 요구되는 용도에, 쯔바키는 타이밍벨트와 파워록으로 대응합니다.
쿨런트 시스템 (Coolant System) - 칩 컨베이어 (Chip Conveyor)
깍은 부스러기를 기계 밖으로 반출하는 칩 컨베이어를 비롯하여, 쿨런트 세퍼레이터 (Coolant separators), 슬러그 회수 장치 (Slug recovery equipment) 등, 쿨런트 처리에 필요한 장치를 모두 갖추고 있습니다. 또한, 과부하보보기기와 일체화된 칩 컨베이어용 감속기도 구비되어 있습니다.
과부하・마모 검지 - 과부하 보호 기기 쇼크 모니터
쯔바키의 전기식 과부하 보호 기기 쇼크 모니터는, 전력치의 변화를 빠르게 검지하여, 확실하게 과부하를 검출합니다.
과부하 보호 기기를 설치함으로써, 공구의 파손에 의한 불량품의 발생・제품 생산율 악화를 방지할 수 있습니다.
자동 도어 개폐 기구 - 벨트식 도어 개폐 유닛 (Belt-type Door Operation Unit)
공작 기계의 ALL 전동화에 따른, 도어 개폐의 자동화 용도 DC 브러실리스 모터 (Brushless Motor)를 채용한 「벨트식 도어 개폐 유닛」 을 개발하였습니다.
본 제품에 대한 자세한 것은, 당사에 문의해 주시기 바랍니다.
