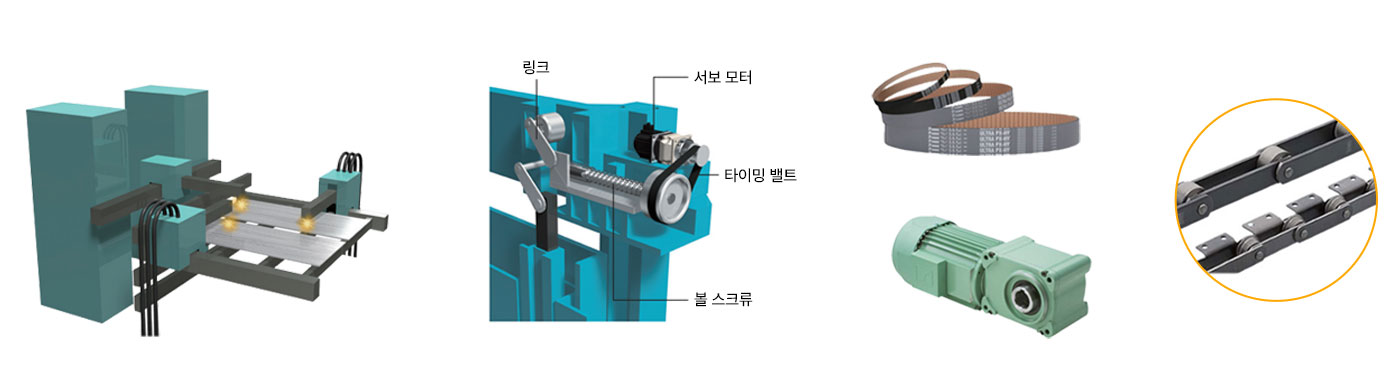

자동차 제조 - 프레스 공정

천정이나 보닛(Bonnet) 등 보디(Body) 의 주요 부품은 5,000ton 프레스로 성형됩니다.
정밀 부품은 서보 프레스로 성형되는 경우가 많아, 서보 프레스에는 초강력 쯔바키 타이밍벨트 울트라 PX 벨트 HY 사양, 압출부에는 서보 모터 부착 파워 실린더가 사용되고 있습니다.

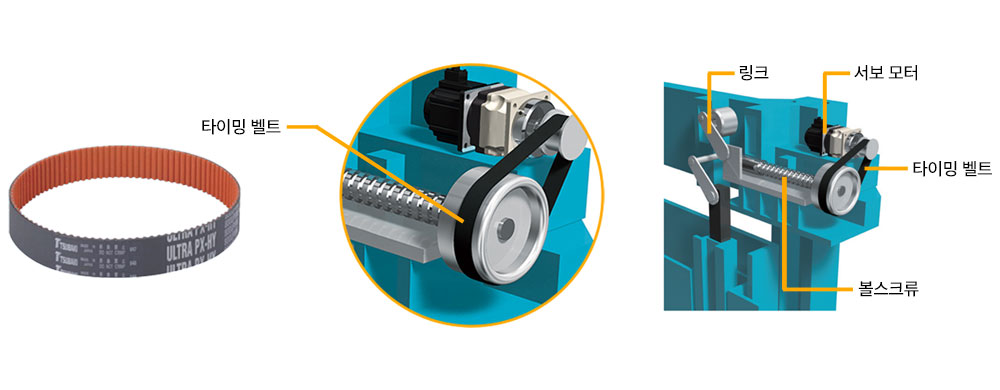

서보 프레스 - 타이밍 벨트 울트라 PX 벨트 HY 사양

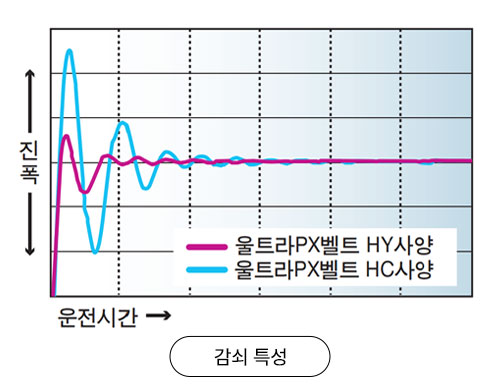

연속 가동으로 고빈도의 충격 부하가 있는 서보 프레스로 요구되는 벨트는, 고강성, 고강도가 필요합니다.

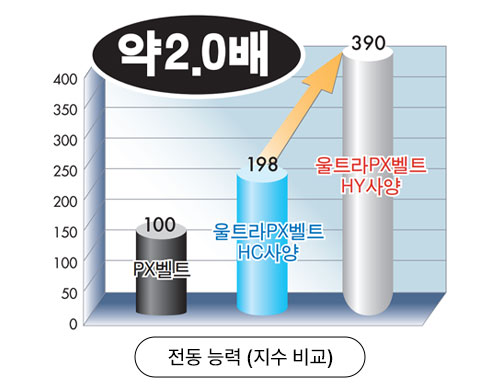

울트라 PX 벨트 HY 사양은, 유리나 카본(Carbon) 의 하이브리드 심선(心線) 의 채용 등에 의해, 대폭적인 고강도화와 고강성화를 실현한 벨트입니다. 기존품 HC 사양 대비 약 1.3~2.0 배의 전동 능력 향상을 실현. 이로 인한 장치의 Size Down 에 의한 콤팩트화도 가능합니다.

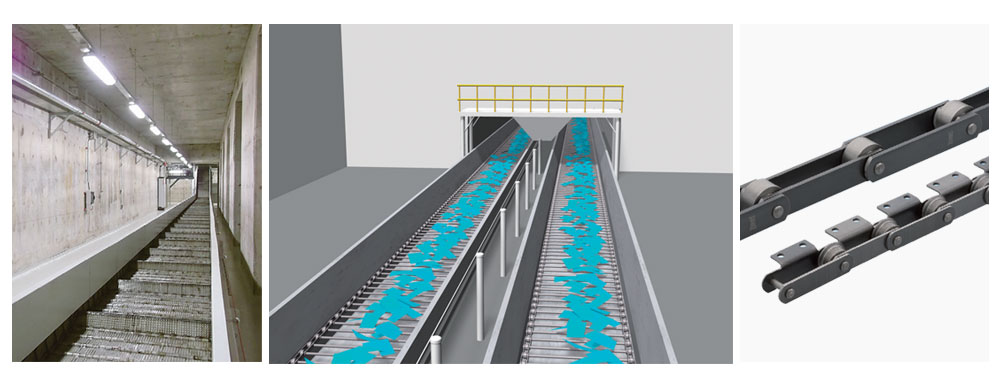

단재 (端材) 반송 - 대형 컨베이어 체인 / 스크랩 컨베이어 (Scrap Conveyor)-

프레스 공장 바닥에는, 스크랩 컨베이어가 복수 가동하여, 남은 재료를 바닥 밑에서 배출하고 있습니다. 스크랩 컨베이어는, 쯔바키 대형 컨베이어 체인에 슬랫(Slat) 을 장착하여, 프레스 후의 남은 재료를 공장 밖으로 반송합니다.

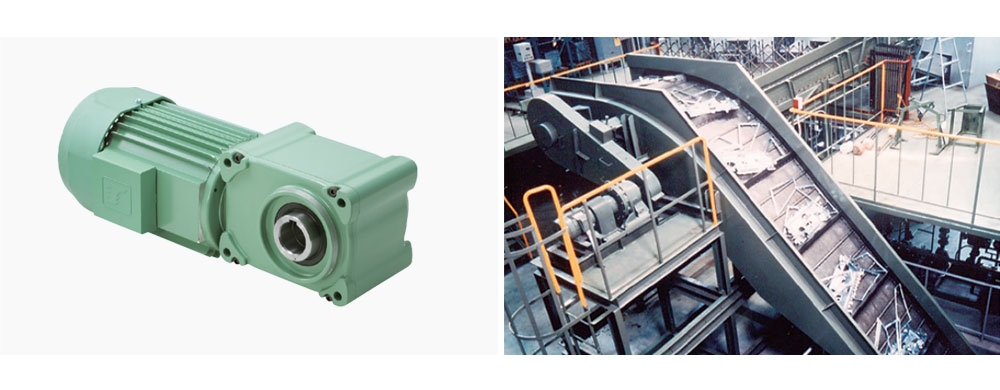

단재 (端材) 반송　- 소형 기어 모터-

단재를 반송하는 스크랩 컨베이어를 구동하는 소형 기어 모터에는, 쯔바키의 하이포이드 모터가 채용되고 있습니다. 출력축은 중실축・중공축을 준비, 풍부한 감속비가 구비되어 있습니다.
