쯔바키제품 업계 채용 사례

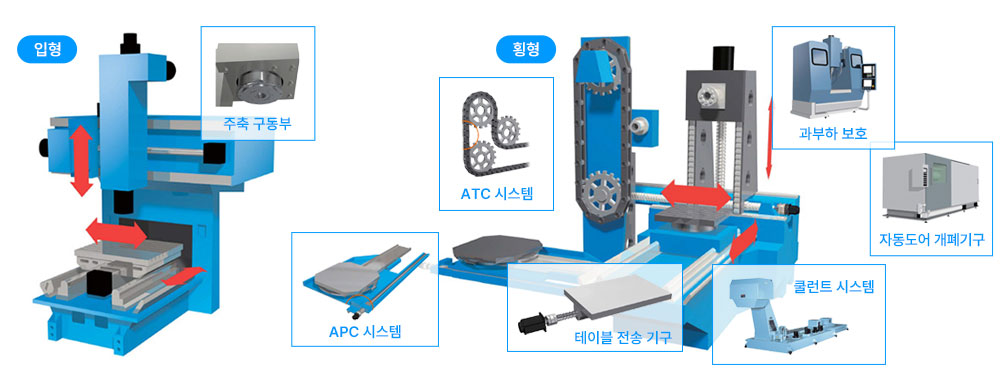

공작 기계 - 머시닝센터

머시닝센터는, 공작물의 장착을 바꾸지 않고 밀링(Milling)・드릴(Drill)・보링(Boring)・나사내기(Tapping) 등 여러 가지 작업이 가능한 수치 제어 공작 기계이며, 다수의 종류가 다른 공구를 자동적으로 작업 위치에 가지고 오는 장치를 대비한 것을 말합니다.

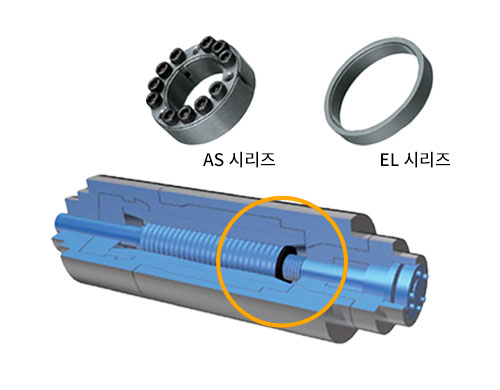

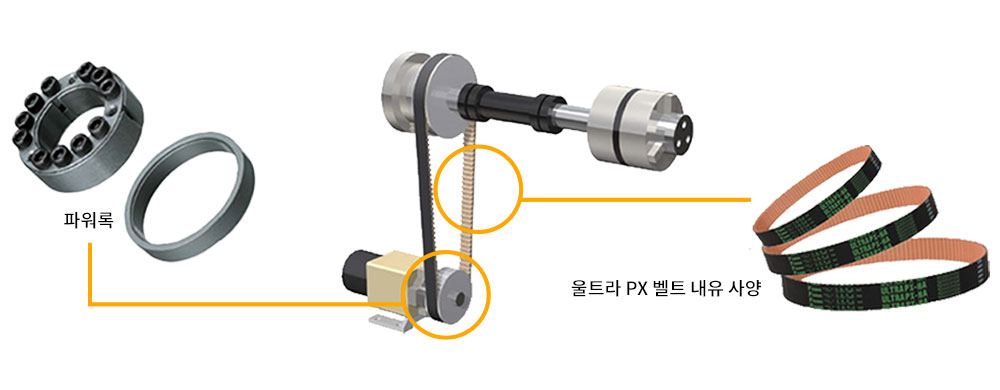

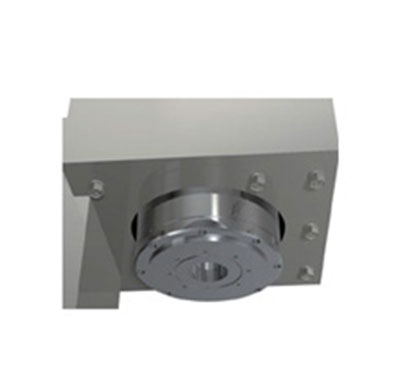

주축 구동부 - 커플링 / 파워록 / 내유 벨트 -

공구를 장착하여 회전시켜, 공작물을 가공하는, 머시닝센터의 심장부

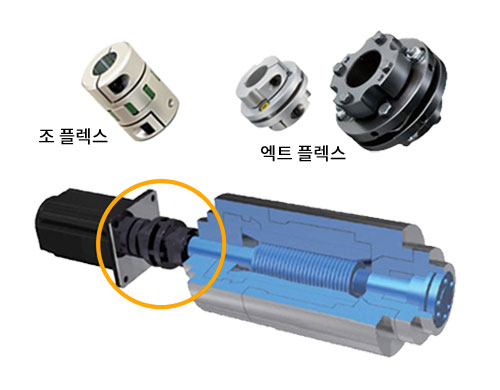

쯔바키의 제품은, 벨트 구동 방식, 서보 모터 직결 방식, 빌트인 모터 (Built-in Motors) 방식, 3가지의 구동 방식 각각에 대응할 수 있는 풍부한 제품을 가지고 있습니다.

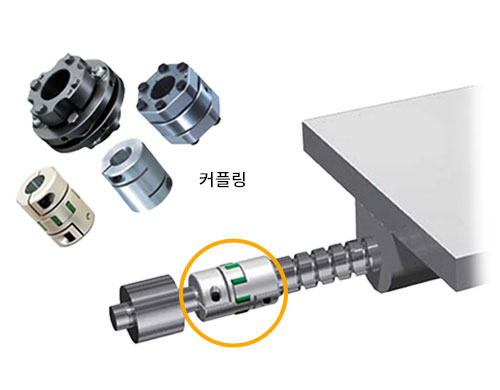

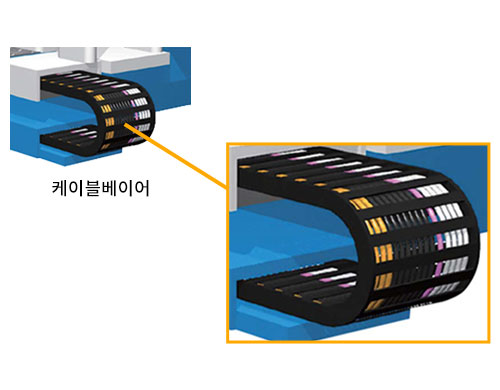

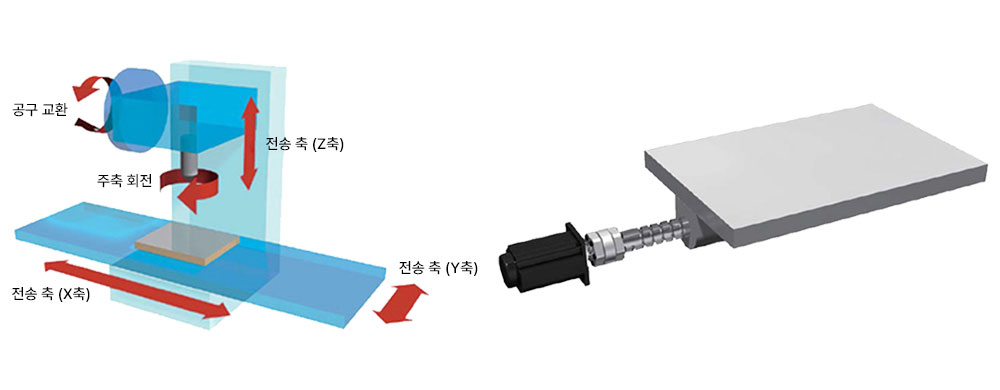

테이블 전송 기구(X축, Y축, Z축) - 케이블베이어 / 커플링

머시닝센터에서는, 볼 나사를 전송 모터로 회전시켜, 테이블을 이동하는 방식이 많이 채용되고 있습니다.

전송 축 (X、Y、Z축) 의 볼 나사와 서보 모터의 연결 용도에는, 요구에 맞추어 선택 가능한 커플링과, 장치 이동에 따른 케이블・호스를 확실하게 지지・안내하는 케이블베이어를 제공할 수 있습니다.

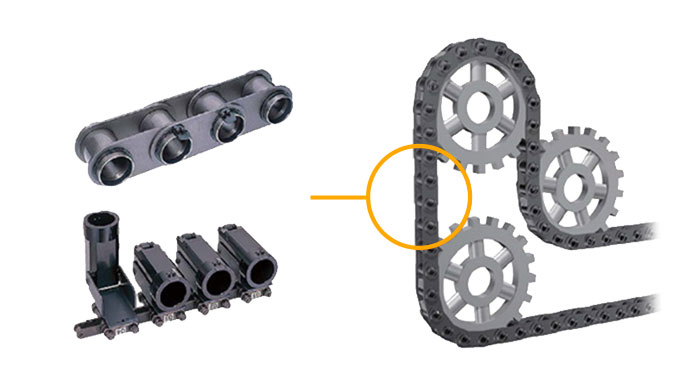

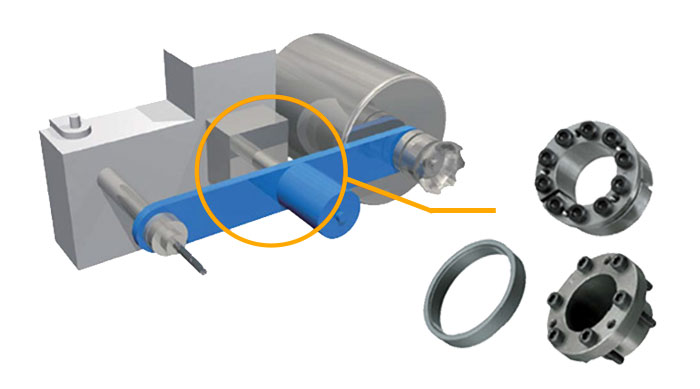

ATC 시스템 (Automatic Tool Changer) - ATC 체인 / 파워록

머시닝센터의 공구를 필요에 따라 자동적으로 변환하는 ATC 시스템

쯔바키는 ATC 시스템 중에서도, 체인 방식에 있어서 오랜 경험과 실적을 가지고 있습니다. 또한, 툴 체인지 암 (Tool Change Arm) 의 체결에는, 풍부한 라이업 중에서 최적한 파워록을 선택할 수 있습니다.

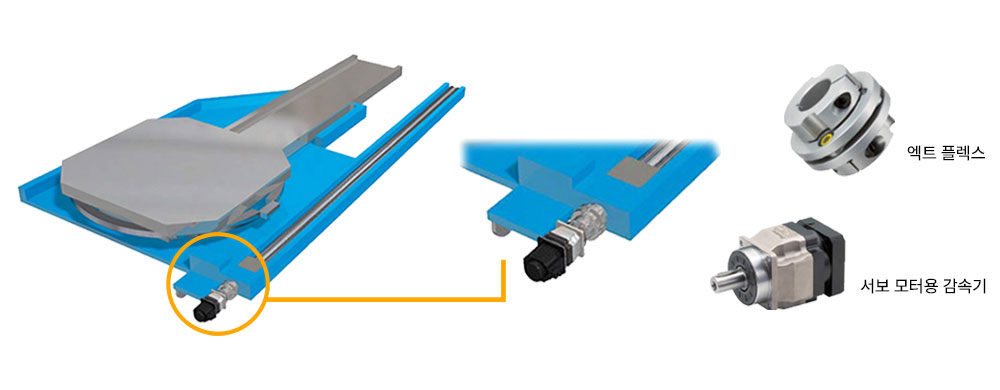

APC 시스템 (Automatic Pallet Changer) - 서보 모터용 감속기 / 커플링

머시닝센터와 Work 테이블의 사이에서 Work 장착용 팔레트의 교환을 자동으로 실시하는 APC 시스템

팔레트의 이동에 이용되는 볼 나사와 서보 모터의 연결에는 커플링을, 서보 모터에는 서보 모터용 고정밀도 감속기 PAT-B가 구비되어 있습니다.

공작 기계용 커플링 일람
공작 기계용 감속기 일람

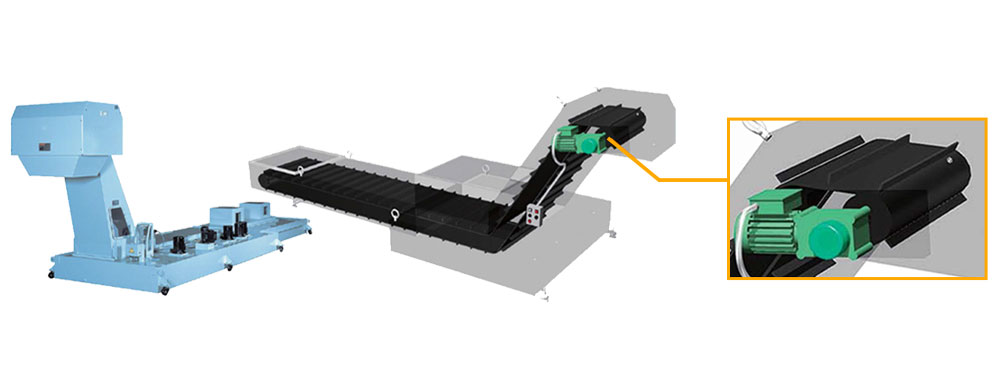

쿨런트 시스템 (Coolant System) - 칩 컨베이어 (Chip Conveyor)

머시닝센터로 깍은 부스러기를 기계 밖으로 반출하는 칩 컨베이어

쯔바키에서는 힌지 타입 (Hinge type), 스크레이퍼 타입 (Scraper type), 푸쉬바 타입 (Push-bar type) 등, 폭넓은 제품이 구비되어 있습니다. 구동부에는 과부하보호기기를 일체화한 감속기 부착의 모터를 채용. 또한, 쿨런트 세퍼레이터 (Coolant separators), 슬러그 회수 장치 (Slug recovery equipment) 등, 쿨런트 처리에 필요한 장치를 모두 갖추고 있습니다.

금속 부스러기 반송・쿨런트 처리 장치
제품 문의하기

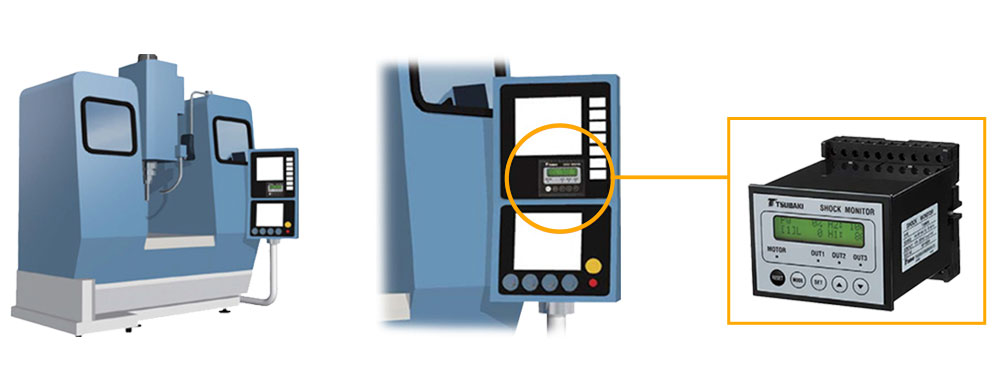

과부하・마모 검지 - 과부하 보호 기기 쇼크 모니터

쯔바키의 전기식 과부하 보호 기기 쇼크 모니터는, 전력치의 변화를 빠르게 검지하여, 확실하게 과부하를 검출합니다.

과부하 보호 기기를 설치함으로써, 공구의 파손에 의한 불량품의 발생・제품 생산율 악화를 방지할 수 있습니다.

공작기 전용 쇼크 모니터
제품 문의하기

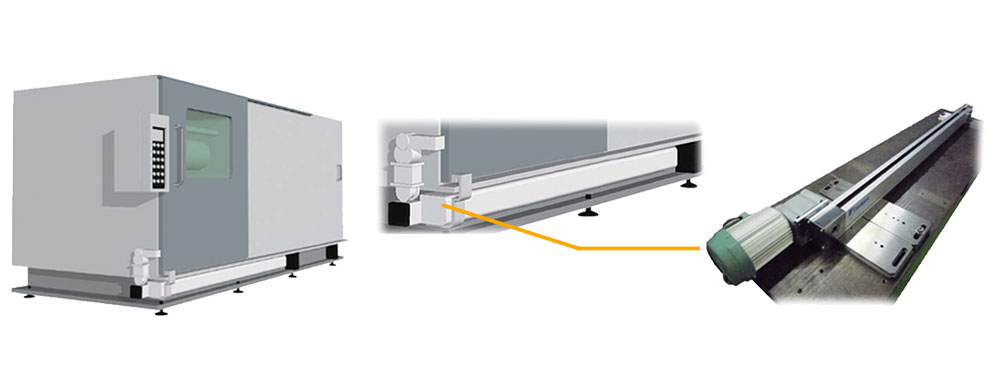

자동 도어 개폐 기구 - 벨트식 도어 개폐 유닛 (Belt-type Door Operation Unit)

공작 기계의 ALL 전동화에 따른, 도어 개폐의 자동화 용도 DC 브러실리스 모터 (Brushless Motor)를 채용한 「벨트식 도어 개폐 유닛」 을 개발하였습니다.
본 제품에 대한 자세한 것은, 당사에 문의해 주시기 바랍니다.
