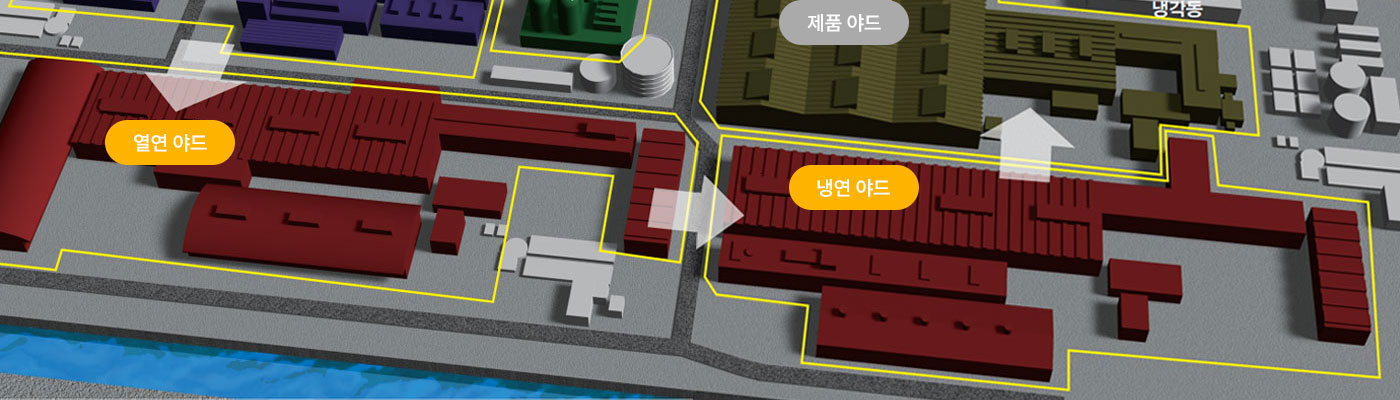

철강 설비 - 열연・냉연 야드

가열된 금속을 압연기에 대고 판 모양・봉 모양으로 하는 열간 압연 (열압) 과, 상온으로 판 두께를 더욱 얇게 하는 것뿐만 아니라, 표면을 아름답게 균일 하는 냉간압연 (냉압) 이 있습니다. 쯔바키의 제품은 열연・냉연의 각 공정에서 사용되고 있습니다.

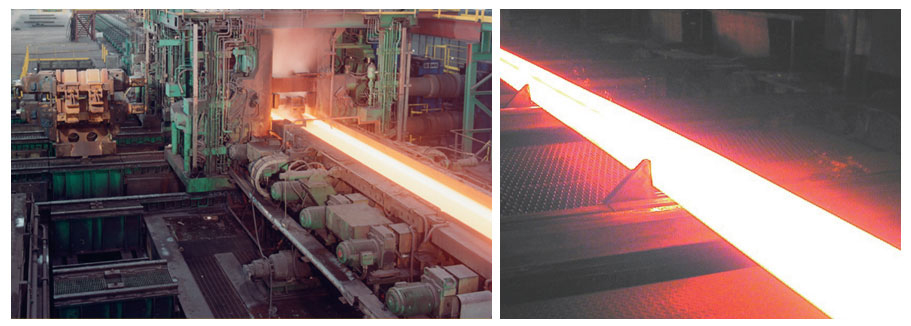

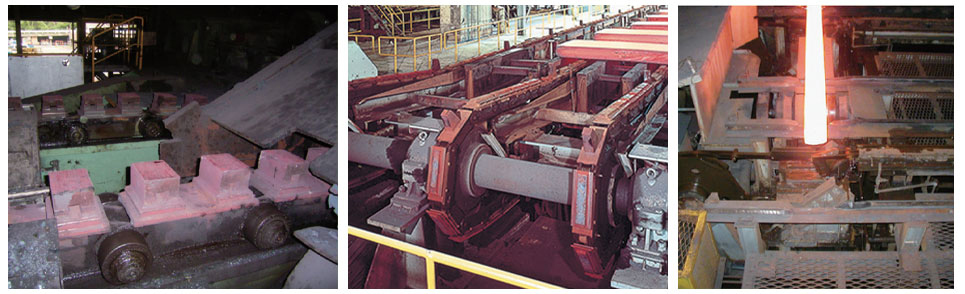

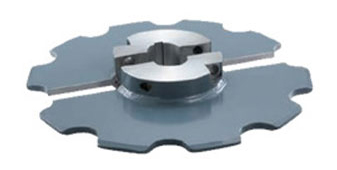

열간 압연 (熱間圧延) - 반송용 컨베이어 체인 / 대형 스프로켓 -

슬래브 (Slabs) 를 연장하여 띠 모양의 철강을 만드는 공정입니다. 슬래브를 1250°C 정도까지 재가열하여, 뜨거운 상태로 압연합니다. 압연된 띠 모양의 철강은, 화장지처럼 롤 모양으로 말려있습니다. (Hot coil)

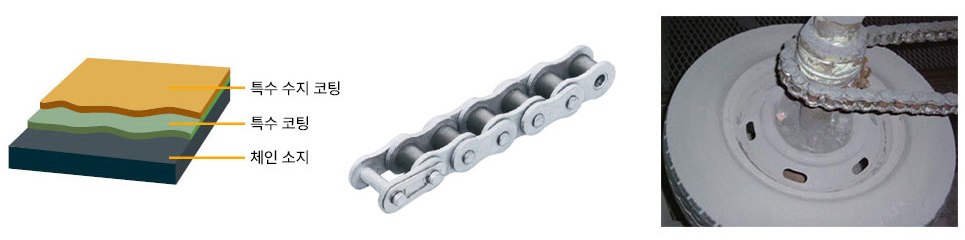

산세 (Pickling) - 코팅 드라이브 체인 NEP 사양 넵튠 (NEPTUNE) -

열간 압연의 과정에서 Hot coil의 표면에 발생한 스케일 (철의 산화물) 을, 염산으로 씻어냅니다. (산세)
냉각수가 닿는 라인에서는 부식이 문제가 됩니다. 쯔바키의 NEP 사양 넵튠은 체인의 핀, 부쉬, 플레이트에 독자적인 3층 특수 코팅, 롤러에 특수 코팅을 처리하여 내식성을 향상하였습니다. 또한 육가 크롬・카드뮴・수은・비소를 사용하지 않고, RoHS 지령에 대응하고 있습니다.

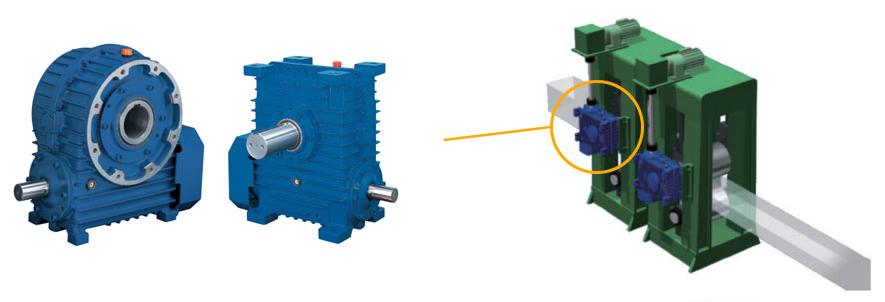

냉간 압연 (冷間圧延) - 웜 감속기 (트로이 드라이브 / 웜 파워 드라이브)-

Hot coil를 상온으로 제품의 두께까지 압연하는 공정입니다. 냉간 연압은 더욱 얇게 압연하여, 냉연 코일을 만듭니다. 압연 철강판의 압연기와 압연 롤 구동 장치에는, 고부하 능력을 보유하는 북모양 고형 (鼓形) 기어를 사용한 웜 감속기, 트로이 드라이브가 적합합니다.

아연 도금 - 강력 드라이브 체인-

철을 고온에서 녹인 아연 속에 묻혀 부착시키는 공정입니다.

강력 드라이브 체인은, 범용 드라이브 체인에서 플레이트의 형상과 판 두께를 크게 함으로써, 콤팩트 설계이면서도 뛰어난 전동 능력, 허용 하중 인장 강도를 실현하였습니다.
