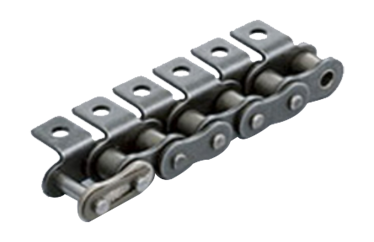

RS 롤러 체인(전동용) 타입의 플레이트에 어태치먼트를 부착한 반송용 체인입니다.
작은 물건을 작은 피치로 반송할 수 있어, 일반적으로 단거리 반송에 적합합니다.
어태치먼트가 없는 일반 드라이브 체인 편성 대응도 가능합니다.
형번 : RS □□~
형번 표시 예
| RS80 | - | 2L | K1 | + | 200L | - | JR | |
| | 사이즈 |
| | | 어태치먼트 간격 1L:1링크마다 2L:2링크마다 |
| | | | 어태치먼트 형식 |
| 링크수 |
| | | 끝단(연결구) 기호 |
||||
배송비 안내
주문금액 합계가 100,000원(VAT별도) 이상 : 배송비 무료배송방법 : 택배
배송지역 : 전국 지역
| 형번 | 허용토크 | 키 홈 축홀경 범위 |
|---|---|---|
| 표준허브 | ||
| NEF02 | 19.6 | Φ9～Φ20 |
| NEF04 | 39.2 | Φ9～Φ23 |
| NEF10 | 98 | Φ11～Φ32 |
| NEF18 | 176 | Φ14～Φ35 |
| NEF25 | 245 | Φ16～Φ42 |
| NEF45 | 441 | Φ16～Φ50 |
| NEF80 | 784 | Φ17～Φ60 |
| NEF130 | 1270 | Φ28～Φ74 |
| NEF210 | 2060 | Φ28～Φ83 |
| NEF340 | 3330 | Φ46～Φ95 |
| NEF540 | 5290 | Φ52～Φ109 |
| NEF700 | 6860 | Φ52～Φ118 |
| 설정 토크 범위 N･m |
본체 | 커플링 타입 | ||
|---|---|---|---|---|
| 축홀경 범위 mm |
형번 | 커플링측 축홀경 범위 mm |
형번 | |
| 0.3～1.4 | 6～8 | TGB08-L | 6～15 | TGB08-LC |
| 0.8～2.1 | TGB08-M | TGB08-MC | ||
| 1.2～2.9 | TGB08-H | TGB08-HC | ||
| 0.7～2.9 | 8～12 | TGB12-L | 8～20 | TGB12-LC |
| 2.0～4.9 | TGB12-M | TGB12-MC | ||
| 3.0～5.8 | TGB12-H | TGB12-HC | ||
| 1.5～4.9 | 9～16 | TGB16-L | 9～25 | TGB16-LC |
| 3.0～7.8 | TGB16-M | TGB16-MC | ||
| 5.9～11 | TGB16-H | TGB16-HC | ||
| 9.8～44 | 10～20 | TGB20-H | 14～42 | TGB20-HC |
| 20～54 | 14～30 | TGB30-L | 20～48 | TGB30-LC |
| 54～167 | TGB30-H | TGB30-HC | ||
| 69～147 | 24～50 | TGB50-L | 20～55 | TGB50-LC |
| 137～412 | TGB50-M | TGB50-MC | ||
| 196～539 | TGB50-H | TGB50-HC | ||
| 294～1080 | 34～70 | TGB70-H | 30～75 | TGB70-HC |
| 441～1320 | 44～90 | TGB90-L | 35～103 | TGB90-LC |
| 931～3140 | TGB90-H | TGB90-HC | ||
| 686～1960 | 54～110 | TGB110-L | 40～113 | TGB110-LC |
| 1570～5100 | TGB110-H | TGB110-HC | ||
| 1180～3040 | 62～130 | TGB130-L | 55～145 | TGB130-LC |
| 2650～7150 | TGB130-H | TGB130-HC | ||
| 설정 토크 범위 N･m |
본체 | ||
|---|---|---|---|
| 축홀경 범위 mm |
형번 | 비고 | |
| 1.0～2.0 | 9～14 | TL200-1L | 미대응 |
| 2.9～9.8 | TL200-1 | ||
| 6.9～20 | TL200-2 | ||
| 2.9～6.9 | 12～22 | TL250-1L | 미대응 |
| 6.9～27 | TL250-1 | ||
| 14～54 | TL250-2 | ||
| 9.8～20 | 18～25 | TL350-1L | 미대응 |
| 20～74 | TL350-1 | ||
| 34～149 | TL350-2 | ||
| 20～49 | 22～42 | TL500-1L | 미대응 |
| 47～210 | TL500-1 | ||
| 88～420 | TL500-2 | ||
| 49～118 | 32～64 | TL700-1L | 미대응 |
| 116～569 | TL700-1 | ||
| 223～1080 | TL700-2 | ||
| 392～1270 | 32～72 | TL10-16 | |
| 588～1860 | TL10-24 | ||
| 882～2660 | 42～100 | TL14-10 | |
| 1960～3920 | TL14-15 | ||
| 2450～4900 | 52～130 | TL20-6 | |
| 4610～9310 | TL20-12 | ||
| 기호 | 이미지 | 해설 |
|---|---|---|
| A1 A2 |
 1링크당 A2 어태치먼트 부착의 예 |
체인의 한쪽에, 볼트 구멍이 있는 어태치먼트를 부착한 형태입니다. 볼트 구멍의 수에 의해 A1, A2로 호칭합니다. |
| K1 K2 |
 1링크당 K2 어태치먼트 부착의 예 |
체인의 양쪽에, 볼트 구멍이 있는 어태치먼트를 부착한 형태입니다. 볼트 구멍의 수에 의해 K1, K2로 호칭합니다. |
| 링크수 | 끝단(연결구) 종류 | 끝단(연결구) 형태 | 반대측 끝단(연결구) 종류 | 반대측 끝단(연결구) 형태 | 단말 기호 | 이미지 |
|---|---|---|---|---|---|---|
| 짝수 | JL | 분리 | RL | - | JR |  |
| JL | 삽입 | RL | - | JKR |  |
|
| 홀수 | JL | 분리 | OL | 분리 | JO |  |
| JL | 분리 | OL | 삽입 | JOK |  |
|
| JL | 삽입 | OL | 삽입 | JKOK |  |
|
| RL | - | RL | - | RR |  |
|
| JL | 분리 | JL | 분리 | JJ |  |
|
| JL | 삽입 | JL | 삽입 | JKJK |  |

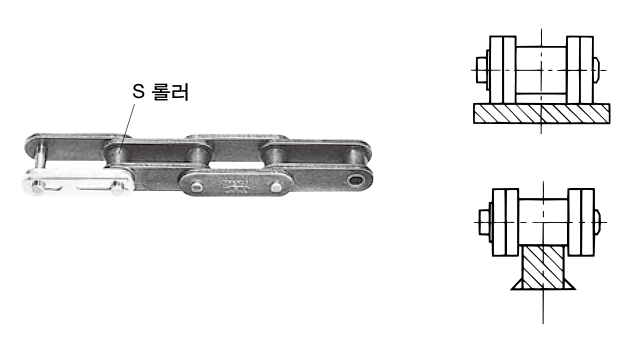

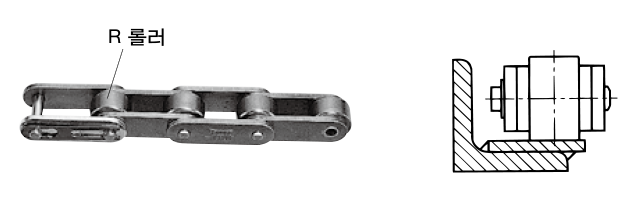

체인의 한쪽에 구멍이있는 어태치먼트가 부착된 형식
1링크마다 A1어태치먼트 부착의 예
| 롤러 형식 | |
|---|---|
| 1. R 롤러 |
롤러 외경이 플레이트 폭보다도 크고, 더블피치로 내장되어 져 있습니다.
가장 기본적이며 범용성이 있는 롤러로서 부하용량이 크고 마찰저항이 낮은 특징이 있습니다.
|
| 2. S 롤러 |
롤러 외경이 플레이트 폭보다도 작은 것입니다.스프로켓
에 맞물릴 경우 충격이나 마모를 완화시켜주는 효과가 있 습니다.
|
