유압 실린더에서의 교체에 최적인 NEW 파워 실린더가 등장 (新登場) !

유압실린더에서의 교체에 최적인 파워 실린더의 새로운 등장!

쯔바키 파워실린더 웜시리즈

파워 실린더 웜 시리즈는 유압 실린더와의 교체에 최적한 전동 실린더입니다.
쯔바키의 기술로 축적된 고정밀도 웜 기어와 고효율 볼 나사를 채용하여, 큰 추력을 실현하였습니다.

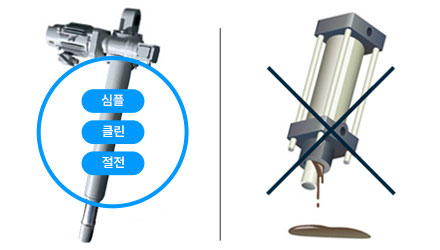

파워 실린더와 유압 실린더와의 비교

• 유압 배관이 불필요하며 기름 누수 리스크를 저감
• 대기전력의 삭감으로 높은 절전 효과
• 삼상(三相) 전원만 연결하면 OK. 배관은 불필요하며 설치가 간단
• 브레이크 부착 모터로, 정확한 속도와 위치 제어
• 임의의 위치나 정전시에도, 그 자리에서 확실한 하중 유지

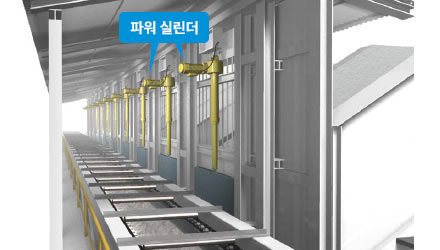

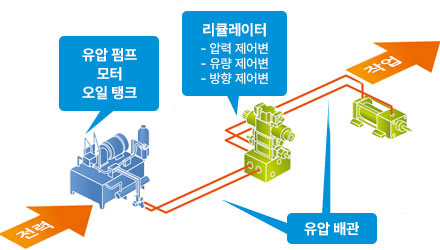

유압 실린더와 시스템 구성 비교

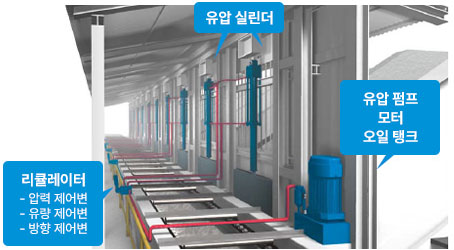

유압 실린더의 예

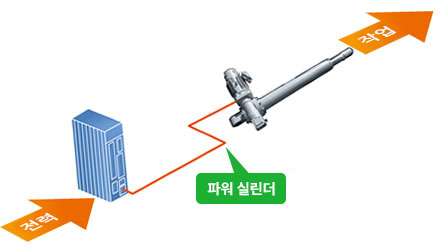

파워 실린더는 시스템 구성이 심플하기 때문에, 전력의 공급에서 작업까지의 변환 효율이 매우 높다

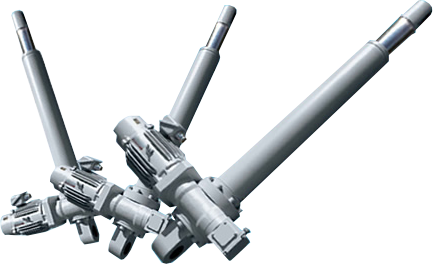

파워 실린더 웜 시리즈

파워 실린더 웜 시리즈

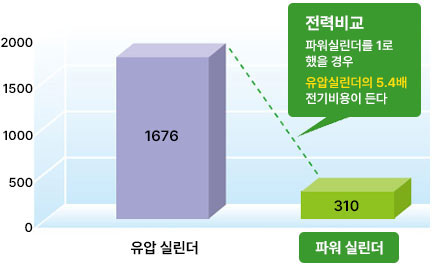

* 1대당 연간 전력 사용량 비교 (kWh/년)

[연간 전기료 / 공장]
대비 유압 실린더 150만엔 비용 절약

82%의 전기료 삭감 효과

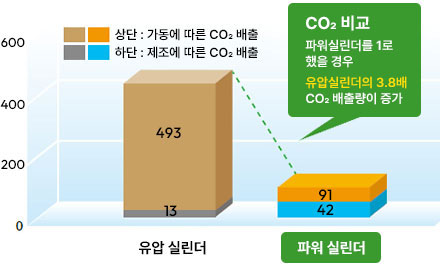

CO2 배출량 비교

* 연간 CO2 배출량 (kg-CO2/년)

[비교 조건]

• 추력 300N
• 속도 200mm/s
• 스트로크 500mm
• 1왕복/분 X 12시간/일　X 250일/년

예를 들어 이러한 용도에서 ⇒ 유압 실린더와의 교체에 최적

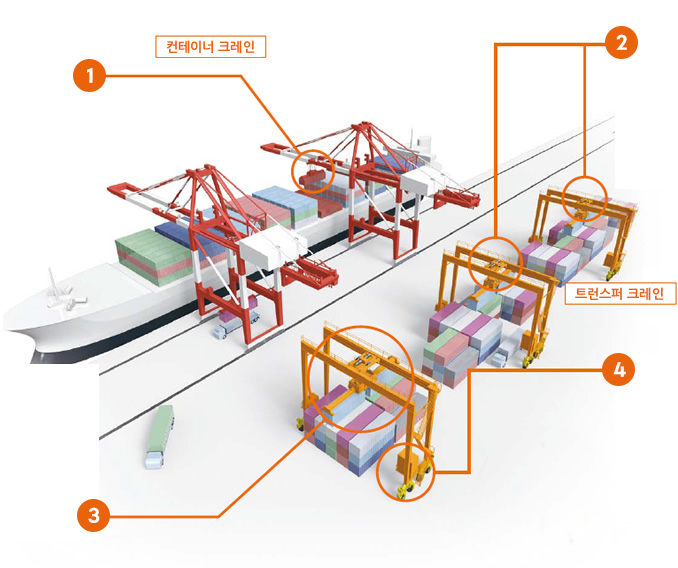

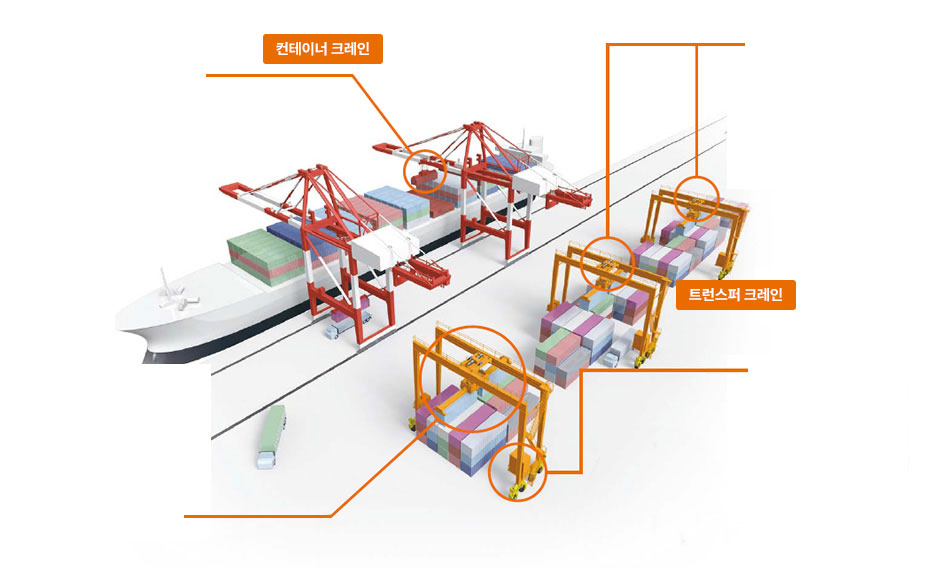

선박·항만 설비

항만 설비의 업계에서는, 기름 누수에 의한 해상 오염의 방지나 에너지 절약화의 추진에 의해, 유압 실린더에서 전동 실린더를 사용한 하이브리드화 및 ALL 전동화가 세계적으로 진행되고 있습니다.

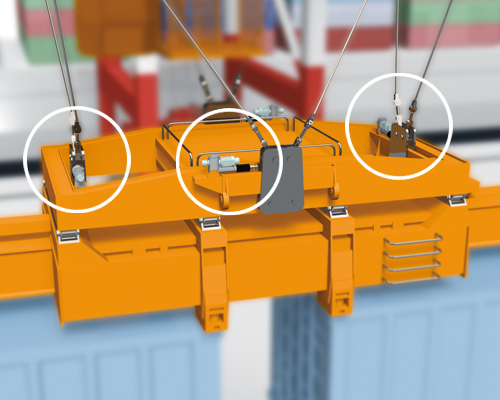

1. 컨테이너 흔들림 방지

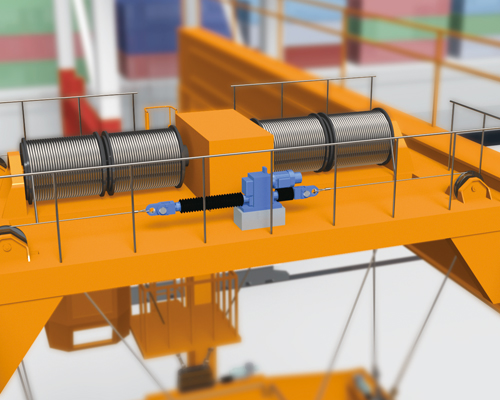

트롤리(Throlley) 구동시에, 와이어 드럼(Wire Drum)을 4방향으로 작동시켜, 컨테이너의 흔들림을 조정합니다.

2.컨테이너 경도 (傾倒)

컨테이너의 기울임을 로프로 잡아당겨, 경사를 조정합니다.

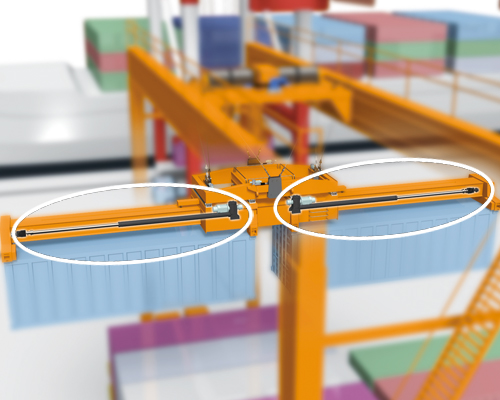

3.Arm 신축

더블 컨테이너의 경우나, 컨테이너의 사이즈에 맞추어 Arm의 길이를 조정합니다.

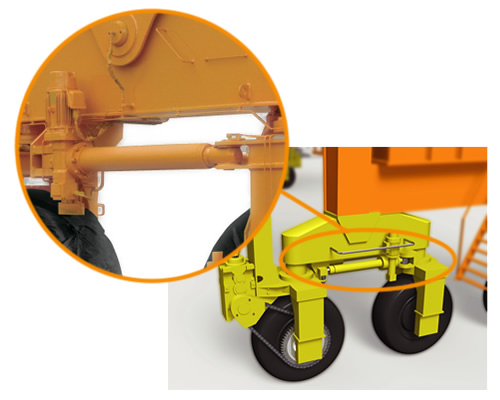

4.스티어링 (Steering)

트런스퍼 크레인(Transfer Crane)의 방향 전환시에, 타이어를 90도 회전시킵니다. 웜 시리즈에는, 대하중도 대응 가능합니다.

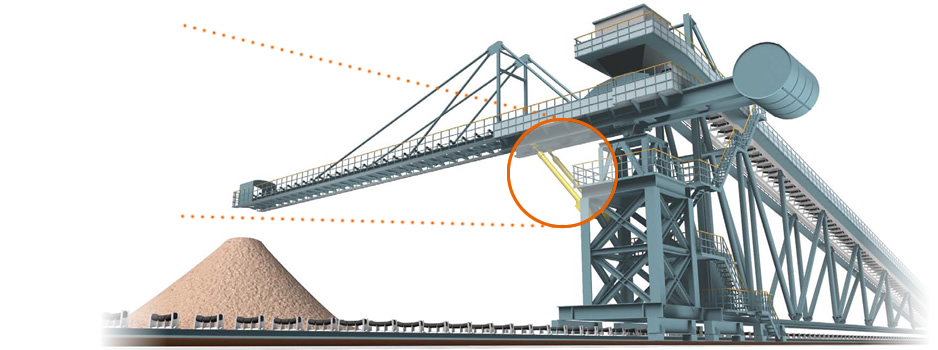

야드 머신의 붐 부앙 (Luffing the yard machine boom)

스태커 (Stacker)·리클레이머 (Reclaimer)· 언로더 (Unloader)·십로더 (Shiploader) 등, 야드 머신의 붐을 승강시킵니다.

• 대하중에 대응 가능합니다.
• 2대의 연동 운전도 대응 가능합니다.

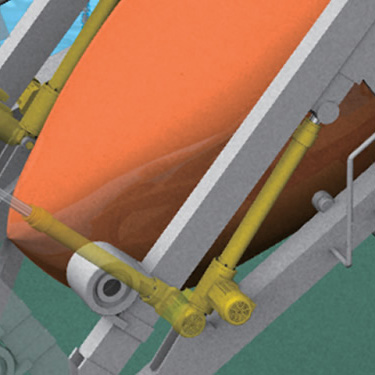

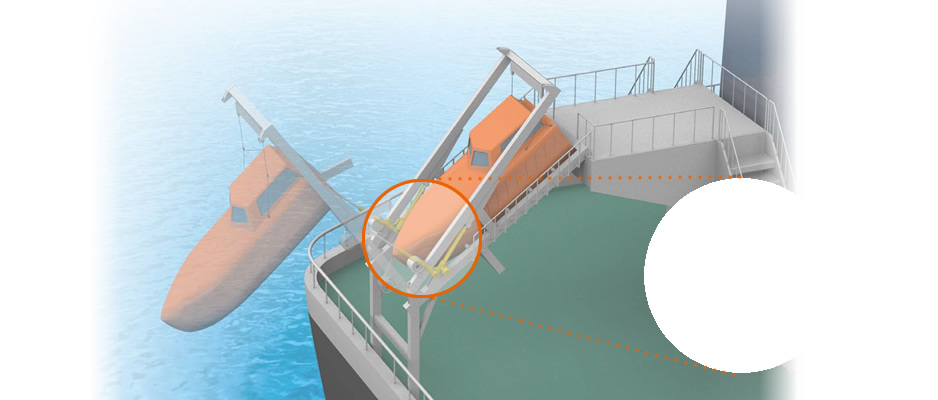

보트 대빗 (Boat davits)

구명정을 회수할 때에, 레버를 작동시킵니다.
파워 실린더는 유압 실린더와 달라, 유압 배관이 없기 때문에 기름 누수 리스크가 적어, 기름 누수에 의한 수질오탁 (水質汚濁)·해양오염을 방지할 수 있습니다.

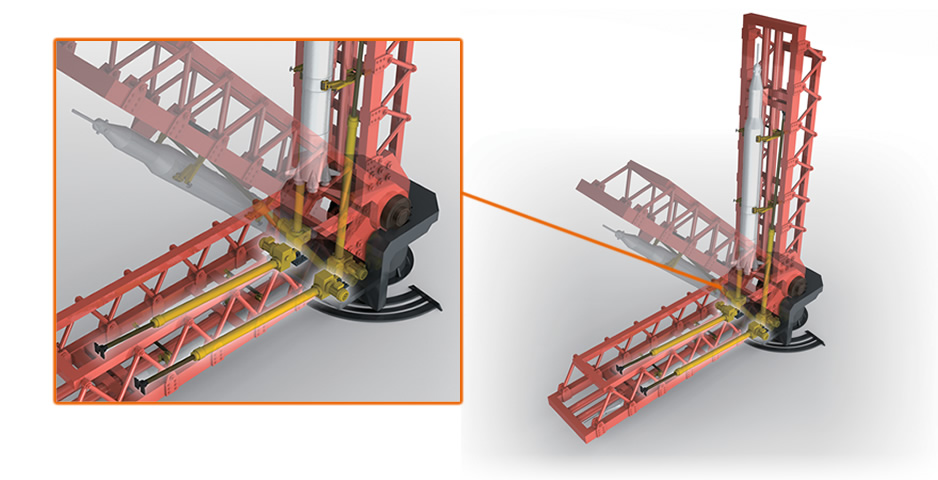

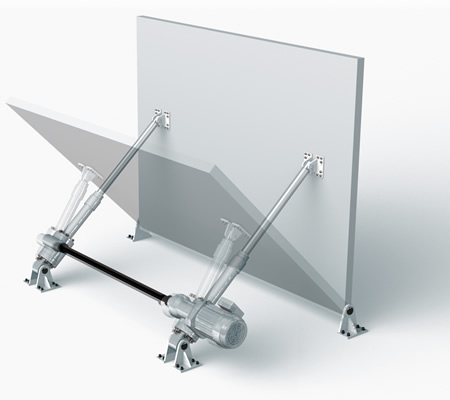

위성 로켓 발사대

발사대를 수평에서 수직으로 작동시킵니다.
웜 기어와 브레이크에 의해, 정지한 위치로 확실한 하중 유지가 가능합니다.

파워 실린더 동영상 콘텐츠

파워 실린더 웜 시리즈의 채용 사례를 동영상으로 소개

쯔바키 전동 실린더　파워 실린더의 특징과 구조

상세한 제품의 사양 정보
