폭넓은 토크 UP! 디스크 커플링 엑트 플렉스 - NER 시리즈 신제품 출시! (Echt-Flex disc Coupling)

현저히 높은 대용량의 콤팩트,
보다 향상도니 취급의 편리성을 추구하였습니다.

ECHT_FLEX COUOLING
NER Series

엑트 플렉스 NER 시리즈 카탈로그 다운로드

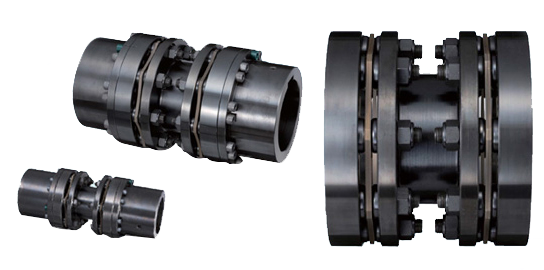

쯔바키의 플렉스 커플링 「엑트 플렉스」 에 새로운 시리즈가 등장하였습니다.

NER 시리즈는 신개발의 디스크와 볼트의 최적화로, 압도적인 고성능과 콤팩트화를 실현하였습니다.
또한 독자적인 「센터 유닛 구조」 가, 장치에 장착하는 시간을 대폭 단축시킵니다. [특허출원중]

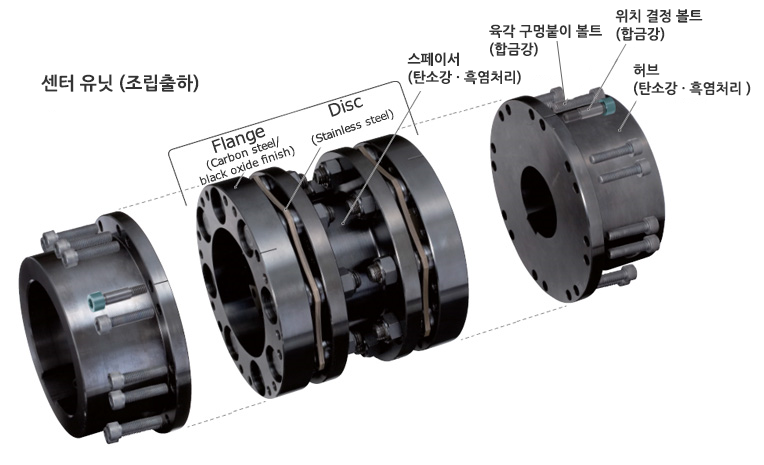

NER 시리즈의 구조와 재질

엑트 플렉스　NER 시리즈의 구조　동영상 콘텐츠

커플링의 장착 공수를 격감시키는 「센터 유닛 구조」

사진 클릭으로 3D 모델을 확인하실 수 있습니다.
(※ Internet Explorer에서 작동하지 않는 경우도 있습니다.)

엑엑트 플렉스　NER 시리즈의　조립 방법　동영상 콘텐츠

기존품 (NEF 시리즈) 의 조립 동영상 보기

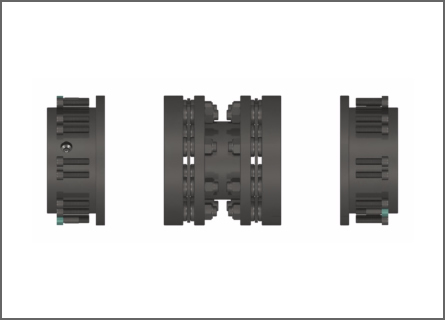

NER 시리즈는 2쌍의 디스크 (판 스프링, leaf Springs) 를, 스페이서와 양측의 플랜지로 고정한 「센터 유닛 구조」 를 채용하고 있습니다.
일체화된 상태로 공장에서 출하되기 때문에, 디스크를 고정하는 번거로움이 없어졌습니다.

중심 잡기 (Centering) 를 실시한 후, 소형 토크 렌치로 허브와 센터 유닛을 각 볼트로 고정만 하면 됩니다.
기존품의 절반의 장착 시간으로 커플링 설치가 완료됩니다.

큰 전달 능력으로 콤팩트한 선정이 가능

NER 시리즈의 구조와 재질

• 기존 시리즈에서 토크가 대폭 UP, 사이즈 다운이 가능
• 센터 유닛 구조 채용이며, 큰 축 홀 직경에 대응
• 논 백래시로 고비틀림 강성, 무윤활·장수명
• 폭넓은 옵션 대응
• RoHS 지령 대응으로 환경에 친화적

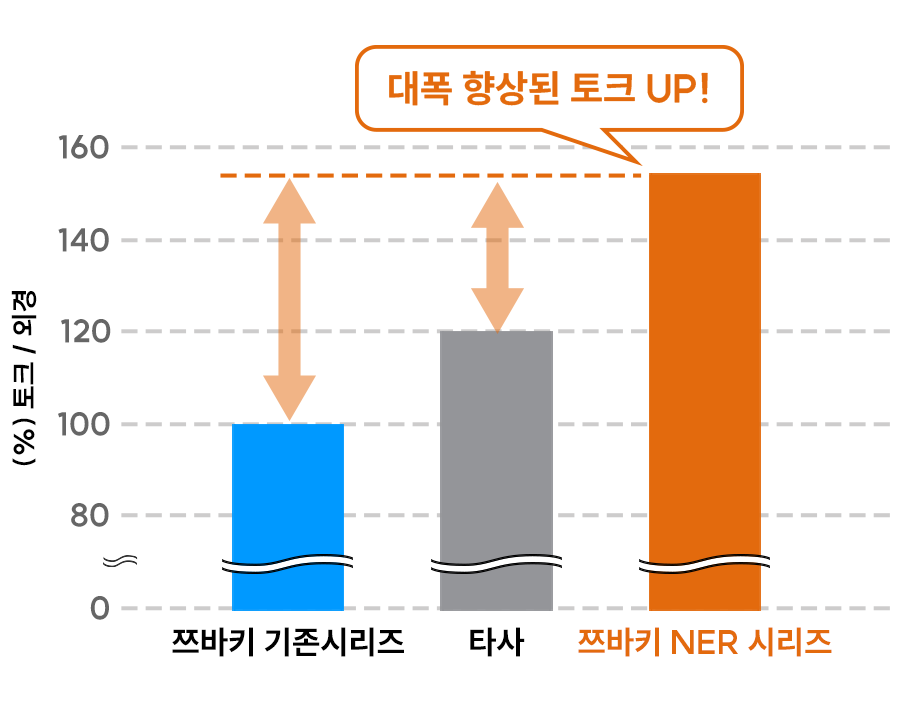

외경을 동일하게 할 때의 토크 비교

(500kW at 1450rpm　선정시　[sf ≧ 2.0])

엑트 플렉스 NER 시리즈의 채용과 응용 예

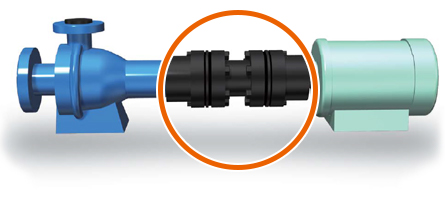

펌프

엑트 플렉스 NER 시리즈는, 펌프 등에 용이한 설치·분리가 요구되는 용도에 적합합니다.
센터 유닛을 떼어 내면, 모터와 펌프를 이동하지 않고 연결이 분리되어 펌프의 유지 보수 작업을 쉽게 할 수 있습니다.

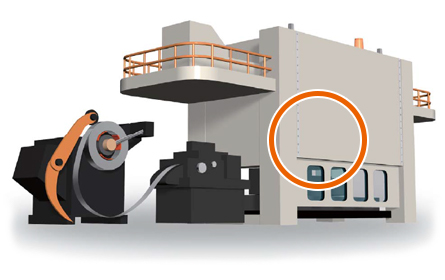

프레스 기기

서보화가 진행되어 위치 결정 정밀도가 요구되는 프레스기에는, 축과의 체결이 논 백래시인 파워록 이 최적입니다.
엑트 플렉스 NER 시리즈는 파워록과의 조합이 가능합니다.

* 자세한 사항은 당사에 문의해 주시기 바랍니다.

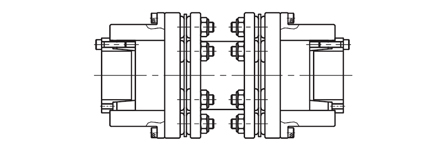

파워록 체결 타입

냉각탑

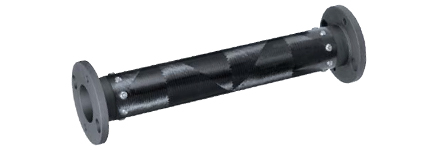

냉각 팬을 구동하는 모터와 감속기의 사이에는, 내식성이 뛰어난 CFRP (탄소 섬유 강화 플라스틱) 를 이용한 롱 스페이서 타입이 사용됩니다.
스테인리스제와 비교하여 대폭적인 경량화를 실현할 수 있으므로 작업성이 한층 더 향상됩니다.

* 자세한 사항은 당사에 문의해 주시기 바랍니다.

콤퍼짓 스페이서 타입 (Composite spacer type)

자동차 시험 장치

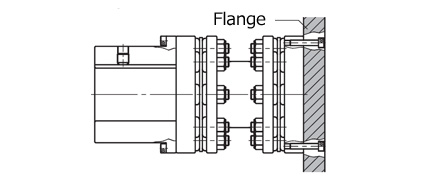

자동차 시험 장치와 같이, 축 이외의 것을 고정할 경우에는 허브를 제거하여, 센터 유닛과의 플랜지 장착이 가능합니다.

* 자세한 사항은 당사에 문의해 주시기 바랍니다.

플랜지 장착 타입
