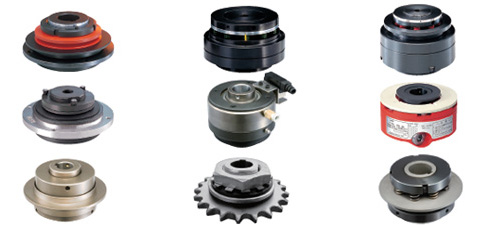

기계식 과부하 보호 기기 형번 변경·단기 납기 품종 확대 안내

2018년 4월 2일부터 「토크 리미터」 「쇼크 가드」 「토크 키퍼」 의 형번이 변경됩니다.
고객님의 새로운 요구에 부응하기 위해 신형번으로 「축 홀 가공품 단기 납기 서비스」 를 100만 가지로 확대, 가격도 단기 납기품의 가격으로 제공합니다.

서비스 확대 내용

키 홈 추가공품의 단기 납기 범위를 대폭 확대

고객님의 분해·조립 작업 없이 그대로 장착이 가능합니다.

축 홀 공차 (최대 9종류)

• 풍부한 축 홀 공차에서 선택할 수 있습니다.
• [대응 공차]
  F7·G7·H7·JS7·P7·M7·N7·K7·R7

축 홀 직경 (1mm 단위)

• 특수한 축 홀 직경에도 단기 납기로 대응합니다.

키 홈 공 (최대 4종류)

• [대응 공차]
  신 JIS Js9·신 JIS P9
  구 JIS E9·구 JIS F7

고정 나사 위치 (최대 9종류)

• 원하시는 위치에서 체결이 가능합니다.
• D0

• D1

• D2

• D3

• D4

• D5

• D6

• D7

• D8


납기를 대폭 단축

급한 경우에도 안심

기존 대비 납기일이 대폭 (약 17%) 단축되었습니다.

※ 시리즈·사이즈·토크 설정시에 따라 납기가 다릅니다.

Value 가격으로 제공

표준 가공 이외의 가격 인상 없음

본 페이지 기재의 추가 가공은 모두 동일한 가격 입니다

※ TGF·TGK·TGE 시리즈 제외

형번 변경

토크 설정치는 중력 단위에서 SI 단위의 표시로

토크 설정 포함으로 납입할 때의 형번이 기존의 중력 단위（kgf·m）에서 SI 단위 (N·m）로 변경 되었습니다.

구 형번 대체품 검색 서비스 안내

구 형번 입력으로 신 형번 대체는 온라인으로 확인 가능한 검색서비스를 제공하고 있습니다.

※ 형번 변경 후에는, 각 시리즈의 제품 상세 페이지에도 링크를 게재하고 있으므로 많은 이용 바랍니다.

형번 변경 예

각 시리즈의 신·구형번 변경 비교를 게재하고 있습니다.

토크 리미터 TL 시리즈 형번 변경 예

TL 시리즈 형번 변경 상세

[단체타입]

변경전

TL250	-	2	-	04022	-	20	J	-	5
						(1)	(2)		(3)

(1) 축 홀 직경 mm (2) 축 홀 공차: H7, 키 홈 공차： 신 JIS Js9 (고정 나사 1 개소) (3) 토크 설정치 kgf·m

변경후

TL	250	-	2	-	04022	-	T	H	20	J	D1	-	N49
시리즈	사이즈		디스크 스프링 개수		스프로켓 형번		토크 리미터 측	축 홀 직경 공차	축 홀 직경	키 홈 공차	고정 나사 위치		토크 설정치

사이즈

• 200
• 250
• 350
• 500
• 700
• 10
• 14
• 20

디스크 스프링 개수

• [TL200~TL700] 1L, 1, 2
• [TL10] 16, 24
• [TL14] 10, 15
• [TL20] 6, 12

축 홀 직경 공차

• F: F7
• G: G7
• H: H7
• J: JS7
• P: P7
• M: M7
• N: N7
• K: K7
• R: R7

축 홀 직경

• 1mm 단위

키 홈 공차

• J: 신 JIS Js9
• P: 신 JIS P9
• E: 구 JIS E9
• F: 구 JIS F7

토크 설정치

• N·m 단위로 표시됩니다.
• ※설정 토크 10N·m 미만의 경우는 소수점 1자리까지 표시

고정 나사 위치 (조정 너트 측에서 본 위치)

• D0

• D1 (표준)

• D2

• D3

• D4

• D5

• D6

• D7

• D8


• ※ TL200은 D0, TL250~700은 D1, D3, D4만입니다.
• ※ 스프로켓의 적응 사이즈는 과부하 보호 기기·제어 기기 카탈로그를 참조해 주시기 바랍니다.
• ※ 변경 후는 단체 타입도 토크 리미터 측의 기호 「T」 를 표시합니다.

상기의 조합은 일률 가격입니다.

• ※ TL10·TL14·TL20은 제외.
• ※ 토크 설정 및 스프로켓 사이즈에 따라 납기가 다를 경우도 있습니다.

[커플링 타입]

변경전

TL250	-	2C	-	T	18	J	X	C	30	J	-	5
				(1)	(2)	(3)		(1)	(2)	(3)		(4)

(1) T: 토크 리미터 측, C: 커플링 측 (2) 축 홀 직경 mm (3) 축 홀 공차: H7, 키 홈 공차： 신 JIS Js9 (고정 나사 1 개소) (4) 토크 설정치 5kgf·m

변경후

TL	250	-	2	C	-	T	H18JD1	X	C	H30JD1	-	N49
시리즈	사이즈		디스크 스프링 개수	타입		토크 리미터 측	단체 타입과 동일한 표기		커플링 측	단체 타입과 동일한 표기		토크 설정치

사이즈

• 200
• 250
• 350
• 500
• 700
• 10
• 14
• 20

디스크 스프링 개수

• [TL200~TL700] 1L, 1, 2
• [TL10] 16, 24
• [TL14] 10, 15
• [TL20] 6, 12

축 홀 직경 공차

• F: F7
• G: G7
• H: H7
• J: JS7
• P: P7
• M: M7
• N: N7
• K: K7
• R: R7

축 홀 직경

• 1mm 단위

키 홈 공차

• J: 신 JIS Js9
• P: 신 JIS P9
• E: 구 JIS E9
• F: 구 JIS F7

토크 설정치

• N·m 단위로 표시됩니다.
• ※설정 토크 10N·m 미만의 경우는 소수점 1자리까지 표시

고정 나사 위치 [주의]

• D0

• D1 (표준)

• D2

• D3

• D4

• D5

• D6

• D7

• D8


• [주의] 토크 리미터 측의 고정 나사 위치는 조정 너트 측에서 본 위치, 커플링 측의 고정 나사 위치는 허브 단면에서 본 위치입니다.

상기의 조합은 일률 가격입니다.

• ※ TL10·TL14·TL20은 제외.
• ※ 토크 설정시 기존 납기와 다릅니다.

쇼크 가드 TGB 시리즈 형번 변경 예

TGB 시리즈 형번 변경 상세

[단체 타입]

변경전

TGB30	-	H	-	30	J	-	15
				(1)	(2)		(3)

(1) 축 홀 직경 mm (2) 축 홀 공차: H7, 키 홈 공차： 신 JIS Js9 (고정 나사 2 개소·90°) (3) 토크 설정치 kgf·m

변경후

TGB	30	-	H	-	T	H	30	J	D2	-	N147
시리즈	사이즈		스프링 강도		쇼크 가드 측	축 홀 직경 공차	축 홀 직경	키 홈 공차	고정 나사 위치		토크 설정치

사이즈

• 08
• 12
• 16
• 20
• 30
• 50
• 70
• ※90
• ※110
• ※130

스프링 강도

• L: 약한 스프링
• M: 보통 스프링
• H: 강한 스프링
• ※사이즈에 따라 스프링의 종류는 다릅니다.

축 홀 직경 공차

• F: F7
• G: G7
• H: H7
• J: JS7
• P: P7
• M: M7
• N: N7
• K: K7
• R: R7
• ※TGB08~16은 8급 공차입니다.

축 홀 직경

• 1mm 단위

키 홈 공차

• J: 신 JIS Js9
• P: 신 JIS P9
• F: 구 JIS E7
• E: 구 JIS F9

토크 설정치

• N·m 단위로 표시됩니다.
• ※설정 토크 10N·m 미만의 경우는 소수점 1자리까지 표시

고정 나사 위치 (조정 너트 측에서 본 위치)

• D0

• D1

• D2 (표준)

• D3

• D4

• D5

• D6

• D7

• D8


• ※ TGB08~16은 D2만입니다.
• ※ 변경 후는 단체 타입도 쇼크 가드 측의 기호 「T」 를 표기합니다.

상기의 조합은 일률 가격입니다.

• ※ TGB90~130은 제외.
• ※ 토크 설정시 기존 납기와 다릅니다.

[커플링 타입]

변경전

TGB50	-	LC	-	T	35	J	X	C	45	E	-	10
				(1)	(2)	(3)		(1)	(2)	(3)		(4)

(1) T: 쇼크 가드 측, C: 커플링 측 (2) 축 홀 직경 mm (3) [쇼크 가드 측] 축 홀 공차: H7, 키 홈 공차： 신 JIS Js9 (고정 나사 2 개소 ·90°), [커플링 측] 축 홀 공차: H7, 키 홈 공차： 구 JIS E9 (고정 나사 2 개소·90°) (4) 토크 설정치 kgf·m

변경후

TGB	50	-	L	C	-	T	H35JD2	X	C	H45ED2	-	N98
시리즈	사이즈		스프링 강도	타입		쇼크 가드 측	단체 타입과 동일한 표기		커플링 측	단체 타입과 동일한 표기		토크 설정치

사이즈

• 08
• 12
• 16
• 20
• 30
• 50
• 70
• ※90
• ※110
• ※130

스프링 강도

• L: 약한 스프링
• M: 보통 스프링
• H: 강한 스프링
• ※사이즈에 따라 스프링의 종류는 다릅니다.

축 홀 직경 공차

• F: F7
• G: G7
• H: H7
• J: JS7
• P: P7
• M: M7
• N: N7
• K: K7
• R: R7
• ※축 홀 직경 공차는 모두 7급입니다.

축 홀 직경

• 1mm 단위

키 홈 공차

• J: 신 JIS Js9
• P: 신 JIS P9
• F: 구 JIS E7
• E: 구 JIS F9

토크 설정치

• N·m 단위로 표시됩니다.
• ※설정 토크 10N·m 미만의 경우는 소수점 1자리까지 표시

고정 나사 위치 (주의)

• D0

• D1

• D2 (표준)

• D3

• D4

• D5

• D6

• D7

• D8


• ※주의 쇼크 가드 측의 고정 나사 위치는 조정 너트 측에서 본 위치, 커플링 측의 고정 나사 위치는 허브 단면에서 본 위치입니다

상기의 조합은 일률 가격입니다.

• ※ TGB90~130-C는 제외.
• ※ 토크 설정시 기존 납기와 다릅니다.

쇼크 가드 TGX 시리즈 형번 변경 예

TGX 시리즈 형번 변경 상세

[단체 타입]

변경전

TGX35	-	H	-	30	J	-	15
				(1)	(2)		(3)

(1) 축 홀 직경 mm (2) 축 홀 공차: H7, 키 홈 공차： 신 JIS Js9 (고정 나사 2 개소·90°) (3) 토크 설정치 kgf·m

변경후

TGX	35	-	H	-	T	H	30	J	D2	-	N147
시리즈	사이즈		스프링 강도		쇼크 가드 측	축 홀 직경 공차	축 홀 직경	키 홈 공차	고정 나사 위치		토크 설정치

사이즈

• 10
• 20
• 35
• 50
• 70

스프링 강도

• L: 약한 스프링
• M: 보통 스프링
• H: 강한 스프링

축 홀 직경 공차

• F: F7
• G: G7
• H: H7
• J: JS7
• P: P7
• M: M7
• N: N7
• K: K7
• R: R7

축 홀 직경

• 1mm 단위

키 홈 공차

• J: 신JIS Js9
• P: 신 JIS P9
• F: 구 JIS F7
• E: 구JIS E9

토크 설정치

• N·m 단위로 표시됩니다.
• ※설정 토크 10N·m 미만의 경우는 소수점 1자리까지 표시

고정 나사 위치 (조정 너트 측에서 본 위치)

• D0

• D1

• D2 (표준)

• D3

• D4

• D5

• D6

• D7

• D8


• ※ 변경 후는 단체 타입도 쇼크 가드 측의 기호 「T」 를 표기합니다.

상기의 조합은 일률 가격입니다.

• ※ 토크 설정시 기존 납기와 다릅니다.

[커플링 타입]

변경전

TGX50	-	LC	-	T	35	J	X	C	45	E	-	10
				(1)	(2)	(3)		(1)	(2)	(3)		(4)

(1) T: 쇼크 가드 측, C: 커플링 측 (2) 축 홀 직경 mm (3) [쇼크 가드 측] 축 홀 공차: H7, 키 홈 공차： 신 JIS Js9 (고정 나사 2 개소·90°), [커플링 측] 축 홀 공차: H7, 키 홈 공차： 구 JIS E9 (고정 나사 2 개소·90°) (4) 토크 설정치 kgf·m

변경후

TGX	50	-	L	C	-	T	H35JD2	X	C	H45ED2	-	N98
시리즈	사이즈		스프링 강도	타입		쇼크 가드 측	단체 타입과 동일한 표기		커플링 측	단체 타입과 동일한 표기		토크 설정치

사이즈

• 10
• 20
• 35
• 50
• 70

스프링 강도

• L: 약한 스프링
• M: 보통 스프링
• H: 강한 스프링

축 홀 직경 공차

• F: F7
• G: G7
• H: H7
• J: JS7
• P: P7
• M: M7
• N: N7
• K: K7
• R: R7

축 홀 직경

• 1mm 단위

키 홈 공차

• J: 신 JIS Js9
• P: 신 JIS P9
• F: 구 JIS F7
• E: 구 JIS E9

토크 설정치

• N·m 단위로 표시됩니다.
• ※설정 토크 10N·m 미만의 경우는 소수점 1자리까지 표시

고정 나사 위치 (주의)

• D0

• D1

• D2 (표준)

• D3

• D4

• D5

• D6

• D7

• D8


• ※주의 쇼크 가드 측의 고정 나사 위치는 조정 너트 측에서 본 위치, 커플링 측의 고정 나사 위치는 허브 단면에서 본 위치입니다.

상기의 조합은 일률 가격입니다.

• ※ 토크 설정시 기존 납기와 다릅니다.

쇼크 가드 TGZ 시리즈 형번 변경 예

TGZ 시리즈 형번 변경 상세

[단체 타입]

변경전

TGZ40	-	L	-	30	J	-	6
				(1)	(2)		(3)

(1) 축 홀 직경 mm (2) 축 홀 공차: H7, 키 홈 공차： 신 JIS Js9 (고정 나사 2 개소·90°) (3) 토크 설정치 kgf·m

변경후

TGZ	40	-	L	-	T	H	30	J	D1	-	N59
시리즈	사이즈		스프링 강도		쇼크 가드 측	축 홀 직경 공차	축 홀 직경	키 홈 공차	고정 나사 위치		토크 설정치

사이즈

• 20
• 30
• 40
• 50

스프링 강도

• L: 약한 스프링
• M: 보통 스프링
• H: 강한 스프링

축 홀 직경 공차

• F: F7
• G: G7
• H: H7
• J: JS7
• P: P7
• M: M7
• N: N7
• K: K7
• R: R7

축 홀 직경

• 1mm 단위

키 홈 공차

• J: 신JIS Js9
• P: 신 JIS P9
• F: 구 JIS F7
• E: 구JIS E9

토크 설정치

• N·m 단위로 표시됩니다.
• ※설정 토크 10N·m 미만의 경우는 소수점 1자리까지 표시

고정 나사 위치 (조정 너트 측에서 본 위치)

• D0


• ※ 변경 후는 단체 타입도 쇼크 가드 측의 기호 「T」 를 표기합니다.

상기의 조합은 일률 가격입니다.

• ※ 토크 설정시 기존 납기와 다릅니다.

[커플링 타입]

변경전

TGZ30	-	LC	-	T	25	J	X	C	35	E	-	1.8
				(1)	(2)	(3)		(1)	(2)	(3)		(4)

(1) T: 쇼크 가드 측, C: 커플링 측 (2) 축 홀 직경 mm (3) [쇼크 가드 측] 축 홀 공차: H7, 키 홈 공차： 신 JIS Js9 (고정 나사 1 개소·키 홈 위), [커플링 측] 축 홀 공차: H7, 키 홈 공차： 구JIS E9 (고정 나사 2 개소·90°) (4) 토크 설정치 kgf·m

변경후

TGZ	30	-	L	C	-	T	H25JD1	X	C	H35E	D5	-	N18
시리즈	사이즈		스프링 강도	타입		쇼크 가드 측	단체 타입과 동일한 표기		커플링 측	단체 타입과 동일한 표기	고정 나사 위치 [주의]		토크 설정치

사이즈

• 20
• 30
• 40
• 50

스프링 강도

• L: 약한 스프링
• M: 보통 스프링
• H: 강한 스프링

축 홀 직경 공차

• F: F7
• G: G7
• H: H7
• J: JS7
• P: P7
• M: M7
• N: N7
• K: K7
• R: R7

축 홀 직경

• 1mm 단위

키 홈 공차

• J: 신 JIS Js9
• P: 신 JIS P9
• F: 구 JIS F7
• E: 구 JIS E9

토크 설정치

• N·m 단위로 표시됩니다.
• ※설정 토크 10N·m 미만의 경우는 소수점 1자리까지 표시

고정 나사 위치 (주의)

• D0

• D1

• D2

• D3

• D4

• D5 (표준)

• D6

• D7

• D8


• ※주의 쇼크 가드 측의 고정 나사 위치는 조정 너트 측에서 본 위치, 커플링 측의 고정 나사 위치는 허브 단면에서 본 위치입니다.

상기의 조합은 일률 가격입니다.

• ※ 토크 설정시 기존 납기와 다릅니다.

쇼크 가드 TGM 시리즈 형번 변경 예

TGM 시리즈 형번 변경 상세

[단체 타입]

변경전

TGM60	-	D30	-	WS	-	2.5
		(1)		(2)		(3)

(1) 축 홀 직경 mm, 축 홀 공차: H7, 키 홈 공차： 신 JIS Js9 (고정 나사 3 개소) (2) 스프링 사양: WS = 약한 스프링 (3) 토크 설정치 kgf·m

변경후

TGM	60	-	T	H	30	J	DY	-	WS	-	N25
시리즈	사이즈		쇼크 가드 측	축 홀 직경 공차	축 홀 직경	키 홈 공차	고정 나사 위치		스프링 사양		토크 설정치

사이즈

• 3
• 6
• 20
• 60
• 200
• 400
• 800

축 홀 직경 공차

• F: F7
• G: G7
• H: H7
• J: JS7
• P: P7
• M: M7
• N: N7
• K: K7
• R: R7

축 홀 직경

• 1mm 단위

키 홈 공차

• J: 신JIS Js9
• P: 신 JIS P9
• F: 구 JIS F7
• E: 구JIS E9

스프링 사양

• 표준: 표기 없음
• WS: 약한 스프링 (TGM6, TGM800 이외)
• SS: 강화 스프링 (TGM3, TGM400 이외)

토크 설정치

• N·m 단위로 표시됩니다.
• ※설정 토크 10N·m 미만의 경우는 소수점 1자리까지 표시

고정 나사 위치 (조정 너트 측에서 본 위치)

• DY


• ※ 변경 후는 단체 타입도 쇼크 가드 측의 기호 「T」 를 표기합니다.

상기의 조합은 일률 가격입니다.

• ※ 토크 설정시 기존 납기와 다릅니다.

[커플링 타입]

변경전

TGM60C	-	D20	X	C	30	E	-	WS	-	10
		(1)		(2)	(3)	(4)		(5)		(6)

(1) 쇼크 가드 측, 축 홀 직경 mm, 축 홀 공차: H7, 키 홈 공차： 신 JIS Js9 (고정 나사 3 개소) (2) C: 커플링 측 (3) 축 홀 직경 mm (4) 축 홀 직경 공차: H7키 홈 공차: 구 JIS E9 (고정 나사 2 개소·90도) (5) 스프링 사양: WS = 약한 스프링 (6) 토크 설정치 kgf·m

변경후

TGM	60	C	-	T	H20JDY	X	C	H30E	D2	-	WS	-	N18
시리즈	사이즈	타입		쇼크 가드 측	단체 타입과 동일한 표기		커플링 측	단체 타입과 동일한 표기	고정 나사 위치 [주의]		스프링 사양		토크 설정치

사이즈

• 3
• 6
• 20
• 60
• 200
• 400
• 800

축 홀 직경 공차

• F: F7
• G: G7
• H: H7
• J: JS7
• P: P7
• M: M7
• N: N7
• K: K7
• R: R7

축 홀 직경

• 1mm 단위

키 홈 공차

• J: 신 JIS Js9
• P: 신 JIS P9
• F: 구 JIS F7
• E: 구 JIS E9

스프링 강도

• 표준: 표기 없음
• WS: 약한 스프링 (TGM6, TGM800 이외)
• SS: 강화 스프링 (TGM3, TGM400 이외)

토크 설정치

• N·m 단위로 표시됩니다.
• ※설정 토크 10N·m 미만의 경우는 소수점 1자리까지 표시

커플링 측의 고정 나사 위치 (주의)

• D0

• D1

• D2 (표준)

• D3

• D4

• D5

• D6

• D7

• D8


• ※주의 쇼크 가드 측의 고정 나사 위치는 LS 검출판 측에서 본 위치, 커플링 측의 고정 나사 위치는 허브 단면에서 본 위치입니다.

상기의 조합은 일률 가격입니다.

• ※ 토크 설정시 기존 납기와 다릅니다.

쇼크 가드 TFK 시리즈 형번 변경 예

TFK 시리즈 형번 변경 상세

[단체 타입]

변경전

TFK35	-	1	-	25	J	-	2.5
				(1)	(2)		(3)

(1) 축 홀 직경 mm (2) 축 홀 공차: H7, 키 홈 공차： 신 JIS Js9 (고정 나사 1 개소·키 홈 위) (3) 토크 설정치 kgf·m

변경후

TFK	35	-	1	-	T	H	25	J	D1	-	N25
시리즈	사이즈		디스크 스프링 개수		토크 키퍼 측	축 홀 직경 공차	축 홀 직경	키 홈 공차	고정 나사 위치		토크 설정치

사이즈

• 20
• 25
• 35
• 50
• 70

디스크 스프링 개수

• 1L: 약한 스프링
• 1: 1장
• 2: 2장

축 홀 직경 공차

• F: F7
• G: G7
• H: H7
• J: JS7
• P: P7
• M: M7
• N: N7
• K: K7
• R: R7

축 홀 직경

• 1mm 단위

키 홈 공차

• J: 신JIS Js9
• P: 신 JIS P9
• F: 구 JIS F7
• E: 구JIS E9

토크 설정치

• N·m 단위로 표시됩니다.
• ※설정 토크 10N·m 미만의 경우는 소수점 1자리까지 표시

고정 나사 위치 (조정 너트 측에서 본 위치)

• D1 (표준)

• D2

• D3

• D4

• D5


• ※ TFK200은 D0, TFK250~700은 D1, D3, D4만입니다.
• 스프로켓의 적응 사이즈는 과부하 보호 기기·제어 기기 카탈로그를 참조해 주시기 바랍니다.
• 변경 후는 단체 타입도 토크 키퍼 측의 기호 「T」 를 표기합니다.

상기의 조합은 일률 가격입니다.

• ※ 토크 설정시 기존 납기와 다릅니다.

[커플링 타입]

변경전

TFK25	-	1C	-	T	20	J	X	C	20	J	-	1.6
				(1)	(2)	(3)		(1)	(2)	(3)		(4)

(1) T: 토크 키퍼 측, C: 커플링 측 (2) 축 홀 직경 mm (3) [토크 키퍼 측] 축 홀 공차: H7, 키 홈 공차： 신 JIS Js9 (고정 나사 1 개소), [커플링 측] 축 홀 공차: H7, 키 홈 공차： 신 JIS Js9 (고정 나사 2 개소) (4) 토크 설정치 kgf·m

변경후

TFK	25	-	1	C	-	T	H20JD1	X	C	H20J	D5	-	N16
시리즈	사이즈		디스크 스프링 개수	타입		토크 키퍼 측	단체 타입과 동일한 표기		커플링 측	단체 타입과 동일한 표기	고정 나사 위치 [주의]		토크 설정치

사이즈

• 200
• 250
• 350
• 500
• 700
• 10
• 14
• 20

디스크 스프링 개수

• [TFK200~TFK700] 1L, 1, 2
• [TFK10] 16, 24
• [TFK14] 10, 15
• [TFK20] 6, 12

축 홀 직경 공차

• F: F7
• G: G7
• H: H7
• J: JS7
• P: P7
• M: M7
• N: N7
• K: K7
• R: R7

축 홀 직경

• 1mm 단위

키 홈 공차

• J: 신 JIS Js9
• P: 신 JIS P9
• F: 구 JIS F7
• E: 구 JIS E9

토크 설정치

• N·m 단위로 표시됩니다.
• ※설정 토크 10N·m 미만의 경우는 소수점 1자리까지 표시

커플링 측의 고정 나사 위치 (주의)

• D0

• D1

• D2

• D3

• D4

• D5 (표준)

• D6

• D7

• D8


• ※주의 토크 키퍼 측의 고정 나사 위치는 조정 너트 측에서 본 위치, 커플링 측의 고정 나사 위치는 허브 단면에서 본 위치입니다.

상기의 조합은 일률 가격입니다.

• ※ 토크 설정시 기존 납기와 다릅니다.

쇼크 가드 TGF 시리즈 형번 변경 예

TGF 시리즈 형번 변경 상세

[단체 타입]

변경전

TGF20	-	L2	-	20	J	-	1.9
				(1)	(2)		(3)

(1) 축 홀 직경 mm (2) 축 홀 공차: H7, 키 홈 공차： 신 JIS Js9 (고정 나사 2 개소·90°) (3) 토크 설정치 kgf·m

변경후

TGF	20	-	L	2	-	T	H	20	J	D2	-	N19
시리즈	사이즈		스프링 강도	타입		쇼크 가드 측	축 홀 직경 공차	축 홀 직경	키 홈 공차	고정 나사 위치		토크 설정치

사이즈

• 20
• 30
• 45
• 65
• 90

스프링 강도

• L: 약한 스프링
• M: 보통 스프링
• H: 강한 스프링

타입

• 2: 타입2
• 3: 타입3

축 홀 직경 공차

• F: F7
• G: G7
• H: H7

축 홀 직경

• 1mm 단위

키 홈 공차

• J: 신JIS Js9
• P: 신 JIS P9
• F: 구 JIS F7

토크 설정치

• N·m 단위로 표시됩니다.
• ※설정 토크 10N·m 미만의 경우는 소수점 1자리까지 표시

고정 나사 위치 (조정 너트 측에서 본 위치)

• D0

• D2 (표준)

• D3

• D4

• D5


• ※ 변경 후는 단체 타입도 쇼크 가드 측의 기호 「T」 를 표기합니다.

납기·가격에 변경은 없습니다.

[커플링 타입]

변경전

TGF20	-	L5	-	T	20	P	X	C	30	P	-	1.8
				(1)	(2)	(3)		(1)	(2)	(3)		(4)

(1) T: 쇼크 가드 측, C: 커플링 측 (2) 축 홀 직경 mm (3) [쇼크 가드 측] 축 홀 공차: H7, 키 홈 공차： 신 JIS Js9 (고정 나사 2 개소·키 홈 위), [커플링 측] 축 홀 공차: H7, 키 홈 공차： 구 JIS E9 (고정 나사 2 개소·90°) (4) 토크 설정치 kgf·m

변경후

TGF	20	-	L	5	-	T	H20PD2	-	C	H30PD2	-	N18
시리즈	사이즈		스프링 강도	타입		쇼크 가드 측	단체 타입과 동일한 표기		커플링 측	단체 타입과 동일한 표기		토크 설정치

사이즈

• 20
• 30
• 45
• 65
• 90

스프링 강도

• L: 약한 스프링
• M: 보통 스프링
• H: 강한 스프링

타입

• 2: 타입2
• 3: 타입3

축 홀 직경 공차

• F: F7
• G: G7
• H: H7

축 홀 직경

• 1mm 단위

키 홈 공차

• J: 신 JIS Js9
• P: 신 JIS P9
• F: 구 JIS F7

토크 설정치

• N·m 단위로 표시됩니다.
• ※설정 토크 10N·m 미만의 경우는 소수점 1자리까지 표시

고정 나사 위치 (주의)

• D0

• D2 (표준)

• D3

• D4

• D5


• ※주의 쇼크 가드 측의 고정 나사 위치는 조정 너트 측에서 본 위치, 커플링 측의 고정 나사 위치는 허브 단면에서 본 위치입니다.

납기·가격에 변경은 없습니다.

쇼크 가드 TGK 시리즈 형번 변경 예

TGK 시리즈 형번 변경 상세

[단체 타입]

변경전

TGK20	-	A2	-	20	J
				(1)	(2)

(1) 축 홀 직경 mm (2) 축 홀 공차: H7, 키 홈 공차： 신 JIS Js9 (고정 나사 2 개소·90°)

변경후

TGK	20	-	A	2	-	T	H	20	J	D2
시리즈	사이즈		에어 압력	타입		쇼크 가드 측	축 홀 직경 공차	축 홀 직경	키 홈 공차	고정 나사 위치

사이즈

• 20
• 30
• 45

에어 압력

• A: 에어 압력

타입

• 2: 타입2

축 홀 직경 공차

• F: F7
• G: G7
• H: H7

축 홀 직경

• 1mm 단위

키 홈 공차

• J: 신JIS Js9
• P: 신 JIS P9
• F: 구 JIS F7

고정 나사 위치 (조정 너트 측에서 본 위치)

• D0

• D2 (표준)

• D3

• D4

• D5


• ※ 변경 후는 단체 타입도 쇼크 가드 측의 기호 「T」 를 표기합니다.

납기·가격에 변경은 없습니다.

[커플링 타입]

변경전

TGK20	-	A5	-	T	20	J	X	C	30	P
				(1)	(2)	(3)		(1)	(2)	(3)

(1) T: 쇼크 가드 측, C: 커플링 측 (2) 축 홀 직경 mm (3) 축 홀 공차: H7, 키 홈 공차： 구 JIS E9 (고정 나사 2 개소·90°)

변경후

TGK	20	-	A	5	-	T	H20JD2	-	C	H30JD2
시리즈	사이즈		에어 압력	타입		쇼크 가드 측	단체 타입과 동일한 표기		커플링 측	단체 타입과 동일한 표기

사이즈

• 20
• 30
• 45

에어 압력

• A: 에어 압력

타입

• 5: 타입5
• 7: 타입7

축 홀 직경 공차

• F: F7
• G: G7
• H: H7

축 홀 직경

• 1mm 단위

키 홈 공차

• J: 신 JIS Js9
• P: 신 JIS P9
• F: 구 JIS F7

고정 나사 위치 (주의)

• D0

• D2 (표준)

• D3

• D4

• D5


• ※주의 쇼크 가드 측의 고정 나사 위치는 조정 너트 측에서 본 위치, 커플링 측의 고정 나사 위치는 허브 단면에서 본 위치입니다.

납기·가격에 변경은 없습니다.

쇼크 가드 TGE 시리즈 형번 변경 예

TGE 시리즈 형번 변경 상세

[단체 타입]

변경전

TGE50	-	M3	-	40	J	-	25
				(1)	(2)		(3)

(1) 축 홀 직경 mm (2) 축 홀 공차: H7, 키 홈 공차： 신 JIS Js9 (고정 나사 2 개소·120°) (3) 토크 설정치 kgf·m

변경후

TGE	50	-	M	3	-	T	H	40	J	D2	-	N245
시리즈	사이즈		스프링 강도	타입		쇼크 가드 측	축 홀 직경 공차	축 홀 직경	키 홈 공차	고정 나사 위치		토크 설정치

사이즈

• 17
• 25
• 35
• 50

스프링 강도

• L: 약한 스프링
• M: 보통 스프링
• H: 강한 스프링

타입

• 1: 타입1
• 3: 타입3

축 홀 직경 공차

• F: F7
• G: G7
• H: H7

축 홀 직경

• 1mm 단위

키 홈 공차

• J: 신JIS Js9
• P: 신 JIS P9
• F: 구 JIS F7

토크 설정치

• N·m 단위로 표시됩니다.
• ※설정 토크 10N·m 미만의 경우는 소수점 1자리까지 표시

고정 나사 위치 (조정 너트 측에서 본 위치)

• D0

• D2 (표준)

• D3

• D4


• ※ 변경 후는 단체 타입도 쇼크 가드 측의 기호 「T」 를 표기합니다.

납기·가격에 변경은 없습니다.
