쯔바키 스프로켓 형번 변경 알림

2017년 4월 1일부터 스프로켓의 형번이 변경됩니다

형번 변경 대상 제품

• RS 스프로켓
• TOUGH TOOTH
• FR 아이들러 스프로켓
• 더블 피치 스프로켓
• 프리 플로 체인용
• 특수 스프로켓
• 로크 스프로켓
• 핏 보어

변경 내용

톱니 끝 경화 사양

톱니 끝 경화 사양에 ［기호：Q］를 기재하여, 명확화함.

허브 형식

더블 피치 스프로켓은 허브 형식을 표시

핏 보어 간단한 축 홀 가공품

축 홀 면취, 키 홈 사이즈, 탭 사이즈의 Variation 을 확대. 선택 가능한 범위가 대폭 확대되었습니다.

형번 변경 예

RS 스프로켓 표준 축 홀 미가공 타입 [스틸·스테인리스·엔지니어링 플라스틱] 신 형번 상세

• 각 사이즈의 작은 잇수의 재질, 기계용 탄소강의 허브 일체형 삭출 사양은 톱니 끝 경화 사양이므로 ［기호：Q］가 붙습니다.
• 표준 축 홀 미가공 타입의 톱니 끝 경화 없이 톱니 끝 경화한 것을 「Strong 타입」 이라고 하였으나,［기호：Q］와［기호：없음］으로 식별합니다.
• 싱글 듀얼 (SD) 타입은 기존 허브 형식과 잇수 사이에 ［－（붙임표 hyphen）］를 기재하였으나, 앞으로는 기재하지 않습니다. 표준은 모두 톱니 끝 경화 사양이므로 ［기호：Q］가 추가됩니다.

구 형번과 신 형번의 비교

- 톱니 끝 경화 사양의 형번 추가 기입

구 형번　RS40-1B12T → 신 형번　RS40-1B12TQ

- 싱글 듀얼（SD）타입의 형번 변경

구 형번　RS40-SD-20T → 신 형번　RS40-SD20TQ

RS80	-	1B	20T	Q	[-SS]
체인 번호		열수와 허브 형태	잇수	톱니 끝 경화 사양	본체 재질

재질 기호［SS：스테인리스 타입］및［P：엔지니어링 타입］은 톱니 끝 경화 사양［Q］는 불가능합니다.

TOUGH TOOTH (강력 드라이브 체인 추천 스프로켓) 신 형번 상세

표준은 모두 톱니 끝 경화 사양이므로 ［기호：Q］가 추가됩니다.

구 형번과 신 형번의 비교

- 톱니 끝 경화 사양의 형번 추가 기입

구 형번　RS80-1B30T-T-K1 → 신 형번　RS80-1B30TQ-T-K1

RS80	-	1B	30T	Q	-	T	-	K1
체인 번호		열수와 허브 형태	잇수	톱니 끝 경화 사양		TOUGH TOOTH		특수 코팅

FR 아이들러 스프로켓 자세한 신 형번

표준은 모두 톱니 끝 경화 사양이므로 ［기호：Q］가 추가됩니다.

구 형번과 신 형번의 비교

- 톱니 끝 경화 사양의 형번 추가 기입

구 형번　FRB-RS80-10T-N → 신 형번　FRB-RS80-10TQ-N

FR	B	-	RS80	-	10T	Q	-	N
FR 아이들러 스프로켓	축받이 사양		체인 번호		잇수	톱니 끝 경화 사양		표면 처리

더블 피치 스프로켓 [스틸·스테인리스·엔지니어링 플라스틱] 신 형번 상세

• 표준 사양은 1열 B형입니다만, 다른 허브 형식으로 의뢰도 많기 때문에 허브 형식의 표기를 추가하였습니다.
• 표준 사양은 톱니 끝 경화가 없습니다. 톱니 끝 경화 사양을 희망하는 경우는 ［Q］를 기재해 주시기 바랍니다.

구 형번과 신 형번의 비교

- 톱니 끝 경화 사양의 형번 추가 기입

구 형번　RF2050S912T → 신 형번　RF2050S-1B912T

- 톱니 끝 경화 사양 지정 시 형번 (※톱니 끝 경화 사양은 특수형입니다. )

구 형번　RF2050S-1012T-TK → 신 형번　RF2050S-1B1012TQ-TK

RF2040	S	-	1B	1012T	-	SS
체인 번호	롤러 형식		열수와 허브 형태	잇수		본체 재질

톱 롤러 부착 더블 피치용 스프로켓 신 형번 상세

톱 롤러 부착 더블 피치 R 롤러용은 전용 스프로켓입니다. 신 형번에는 허브 형식이 추가됩니다.

구 형번과 신 형번의 비교

- 허브 형식 표시의 형번 추가

구 형번　RF2040R1200T-TR → 신 형번　RF2040R-1B1200T-TR

RF2040R		1B	1200T	-	TR
체인 번호		허브 형식	잇수		톱 롤러용

사이드 롤러 부착 RS형 체인용 스프로켓 신 형번 상세

RS형 체인용의 작은 잇수는 허브 외형이 사이드 롤러에 해당하기 때문에, 전용 스프로켓입니다. 전용 스프로켓은 모두 톱니 끝 경화 사양이므로 ［기호：Q］가 추가됩니다.

구 형번과 신 형번의 비교

- 톱니 끝 경화 사양의 형번 추가 기입

구 형번　RS40-1B12T-SR → 신 형번　RS40-1B12TQ-SR

RS40：23T 이하/ RS50：18T 이하/ RS60：13T 이하
RS80：15T 이하/ RS100：12T 이하

RS40		1B	13T	Q	-	SR
체인 번호		허브 형식	잇수	톱니 끝 경화 사양		사이드 롤러용

특수 스프로켓 신 형번 상세

특수 스프로켓에 톱니 끝 경화 사양을 희망하는 경우는 ［기호 : Q］를 기재해 주시기 바랍니다.

구 형번과 신 형번의 비교

- 톱니 끝 경화 사양의 형번 추가 기입

구 형번　RS16B-1B15T → 신 형번　RS16B-1B15TQ

[BS/DIN 규격용]

RS16B	-	1B15T	Q
			톱니 끝 경화 사양

[토크 리미터용]

RS40	-	1A20T	Q	-	CM	30
			톱니 긑 경화 사양		토크 리미터용	스프로켓 내경

로크 스프로켓 S 타입·N 타입 신 형번 상세

• RS 스프로켓은 본체 형번에는 톱니 끝 경화 사양［기호 : Q］가 추가 기입됩니다.
• 더블 피치 스프로켓 본체 형번에는 허브 형식이 추가 기입됩니다.

구 형번과 신 형번의 비교

- ·RS 스프로켓: 톱니 끝 경화 사양의 형번 추가 기입

구 형번　RS50-1B20T-S4828A → 신 형번　RS50-1B20TQ-S4828A

- 더블 피치 스프로켓 : 허브 형식 표시의 형번 추가

구 형번　RF2040S912T-S18A → 신 형번　RF2040S-1B912T-S18A

[RS 로크 스프로켓]

RS50-1B20TQ	-	S4	8	28	A
본체 형번		슬립 형번	체결 볼트 갯수	축 홀 직경: mm	슬립 장착 형식

RS40-1B21TQ	-	N4	17	B
본체 형번		슬립 형번	축 홀 직경: mm	슬립 장착 형식

[더블 피치 로크 스프로켓]

RF2040S-1B912T	-	S	18	A
본체 형번		슬립 형번	축 홀 직경: mm	슬립 장착 위치

핏 보어 축 홀 완성품 신 형번 상세

표준은 모두 톱니 끝 경화 사양이므로 ［기호：Q］가 추가됩니다.

구 형번과 신 형번의 비교

- 톱니 끝 경화 사양의 형번 추가 기입

구 형번　RS40-1B20T-H15J → 신 형번　RS40-1B20TQH15J

RS40-1B20TQ	-	H	15	J
전품 톱니 끝 경화 사양※		축 홀 공차	축 홀 직경: mm	키 홈 공차

※대상은 RS35~RS100의 1B형

핏 보어 간단한 축 홀 가공품 신 형번 상세

축 홀 면취, 키 홈 사이즈, 탭 사이즈의 Variation 을 확대하였습니다.

※ 노란색 부분은 확대한 품종입니다.

[RS 스프로켓 핏 보어 축 홀 가공품]

RS80-1B20TQ	-	H	030	N	-	J	08	D2	M06	-	B
본체 형번		축 홀 공차	축 홀 직경: mm	면취 기호		키 홈 공차와 등급	키 홈 폭	탭 수와 배치	탭 사이즈		표면 처리

[더블 피치 스프로켓 핏 보어 축 홀 가공품 ]

RF2080S-1B1012T-SS	-	G	030	A	-	F	07	D5	M05
본체 형번		축 홀 공차	축 홀 직경: mm	면취 기호		키 홈 공차와 등급	키 홈 폭	탭 수와 배치	탭 사이즈

축 홀 공차

• G: G7
• H: H7
• M: M7
• ※7급만

축 홀 직경

• 사이즈마다 설정
• 정수 3자리로 지정
  (축 홀 미가공＋1mm 올린 정수~최대 축 홀 직경)

면취 기호

• N: 쯔바키 표준 (오른쪽 표)
• A: C1
• B: C2
• C: C3

[쯔바키 표준 면취]

축 홀 직경 (mm)	면취량 (mm)
10~20	1
21~32	1.2
33~50	1.6
51~80	2.5
81~130	3

※키 홈 없이 할 경우는 상기 표의 반

[선택 가능한 면취]

축 홀 직경	면취 기호
10~17	N	A	-	-
18~44	N	A	B	-
45~130	N	A	B	C

키 홈 폭 공차와 등급

• J: Js9
• F: F7
• P: P9
• E: E9
• W: 키 홈 없음

키 홈 폭

• 정수 2자리로 지정（JIS 준거함）
• ※키 홈 없음은 [W00]
• ※키 홈 사이즈를 선택 가능한 것은, Js9 와 P9（신 JIS）만. 적용 축 홀 직경 범위의 최소·최대의 키 홈 사이즈 중복은 선택 가능.

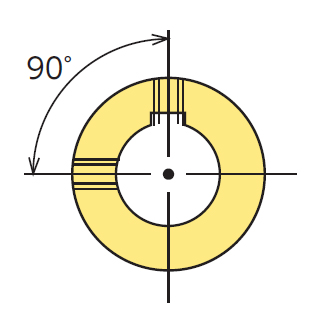

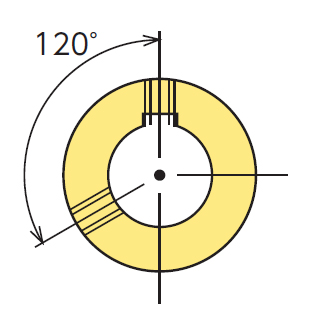

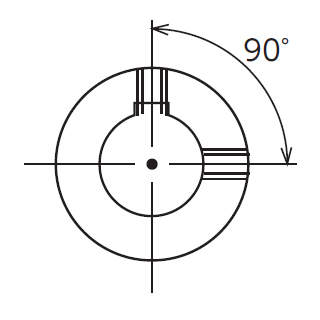

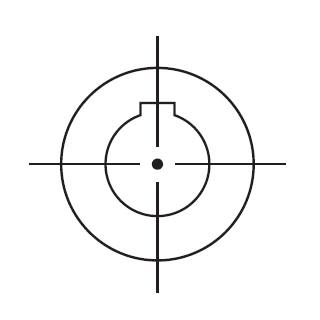

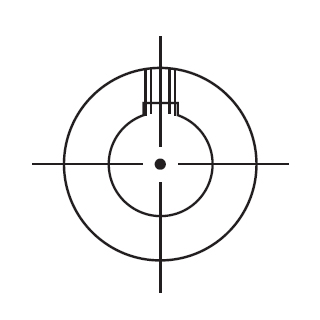

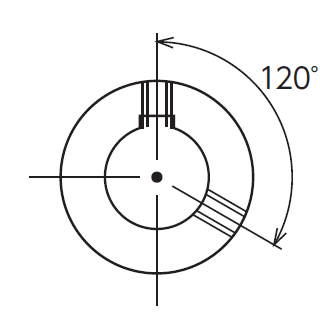

탭 수와 배치

• D0
• D1
• D2
• D3
• D4
• D5

탭 사이즈

정수 2자리로 지정 (표준 사이즈) ※고정 나사 부착

※탭 없음은 [D0M00] ※기준 사이즈의 상하를 선택 가능. 단 M4 이상, 키 홈 폭을 초과하지 않도록 한다 （하기 상세 내용）

[Js9·P9의 경우]

적용 축 홀 직경 mm	키 홈 폭 mm	기준 사이즈	선택 사이즈
10 ~ 12	4	M4	－
12 ~ 17	5	M5	M4
17 ~ 22	6	M6	M5
22 ~ 30	8	M6	M5, M8
30 ~ 38	10	M8	M6, M10
38 ~ 44	12	M8	M6, M10
44 ~ 50	14	M8	M6, M10
50 ~ 58	16	M10	M8, M12
58 ~ 65	18	M10	M8, M12
65 ~ 75	20	M12	M10, M16
75 ~ 85	22	M12	M10, M16
85 ~ 95	25	M16	M12, M20
95 ~ 110	28	M16	M12, M20
110 ~ 130	32	M20	M16

[F7·E9의 경우]

적용 축 홀 직경 mm	키 홈 폭 mm	기준 사이즈	선택 사이즈
10 ~ 13	4	M4	－
14 ~ 20	5	M5	M4
21 ~ 30	7	M6	M5
31 ~ 40	10	M8	M6, M10
41 ~ 50	12	M8	M6, M10
51 ~ 60	15	M8※	M6, M10
61 ~ 70	18	M10	M8, M12
71 ~ 80	20	M12	M10, M16
81 ~ 95	24	M12	M10, M16
96 ~ 110	28	M16	M12, M20
111 ~ 125	32	M20	M16
126 ~ 140	35	M20	M16

※기존은 M10이었으나 M8로 변경합니다

탭 사이즈

• B: 흑염 처리
• K: 무전해 니켈 도금
• C: 전기 아연 삼가 크로메이트 처리
• 흑염의 경우는 추가 가공부（축 홀·키 홈·탭 홀）에도 처리합니다. 기타 추가 가공부에는 처리를 하지 않습니다.
