2018 New Year 신발매
생산 현장에서 요구되는 것은, 정확하고 간단하게 Work 를 움직이는 것.
나사와 기어를 일체화한 콤팩트한 구조, 정밀도가 높은 복수 연동 운전, 조건에 맞는 쉬운 제품 선정.
이렇게 우수한 특성을 보유한 「잭」 을, 보다 더 고속으로, 더욱더 고빈도의 운전으로 움직일 수만 있다면...
잭은 「저속 ・저빈도」 에서만 사용할 수 있어서... 그럴까요?
누구도 상정 (想定) 하지 못한, 누구도 실현할 수 없었던 영역에, 쯔바키의 기술이 혁신을 가져옵니다.

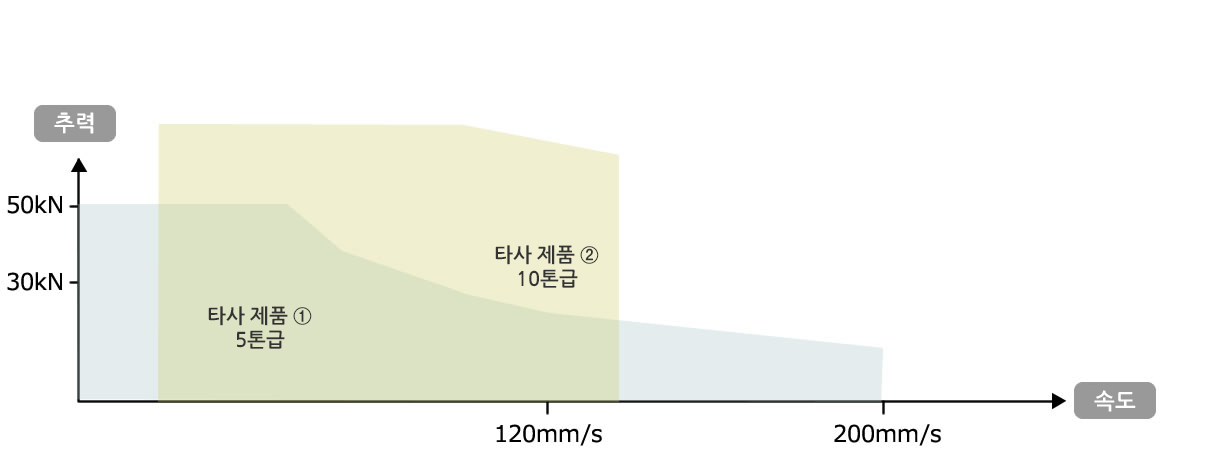

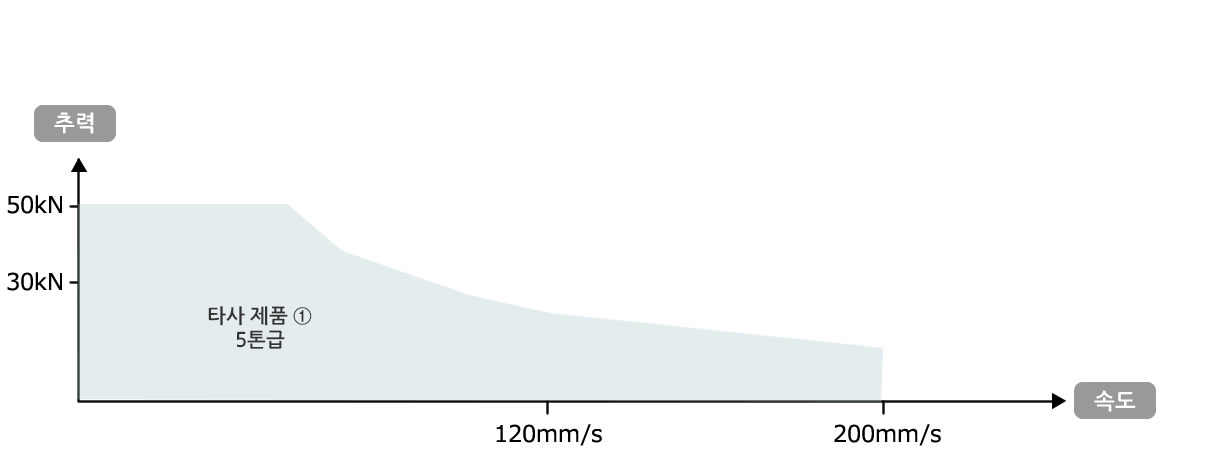

기존의 잭은 나사 축 속도 120㎜/s 가 한계였습니다. 또한, 속도를 높일수록 잭의 사이즈 UP을 필요로 했습니다.
잭의 사이즈 UP 없이
MAX200mm/s 의
고속 운전을 실현

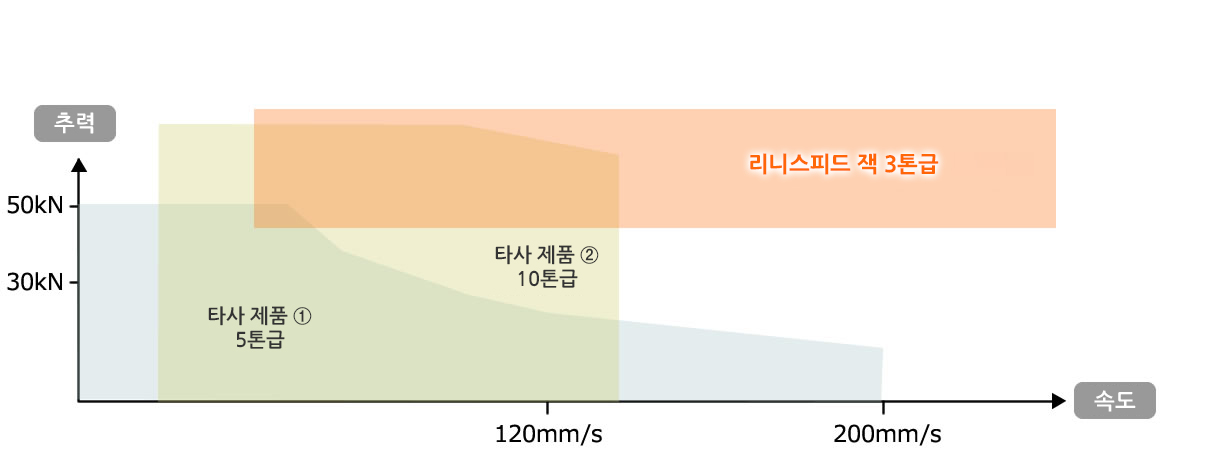

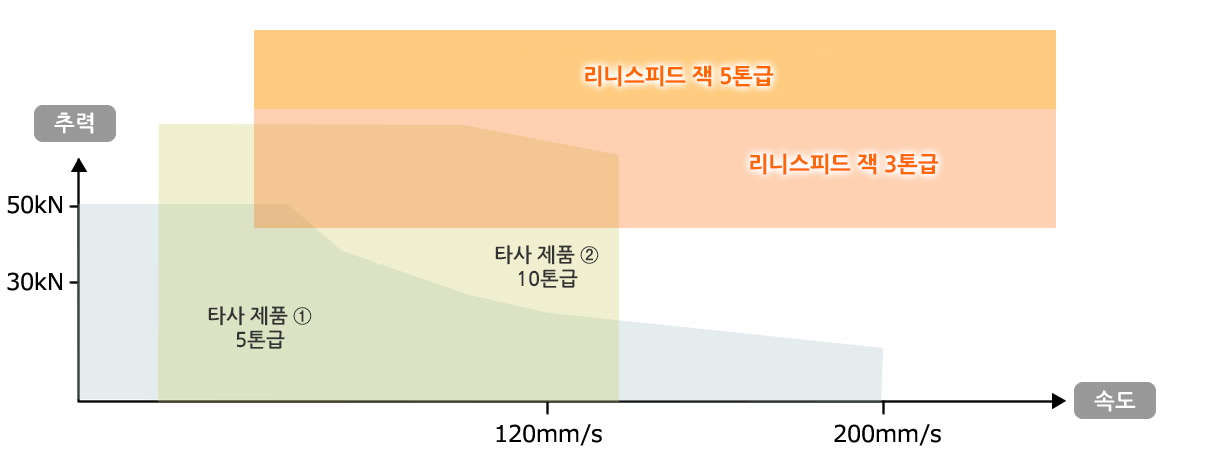

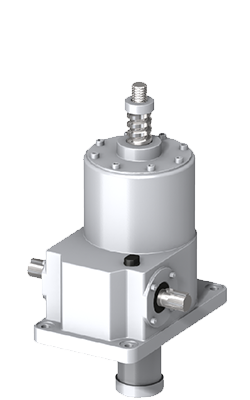

리니스피드 잭은 사이즈를 크게 하지 않아도 200㎜/s 의 고속 영역에서 대하중의 반송이 가능한 「정격 추력」을 실현하였습니다.

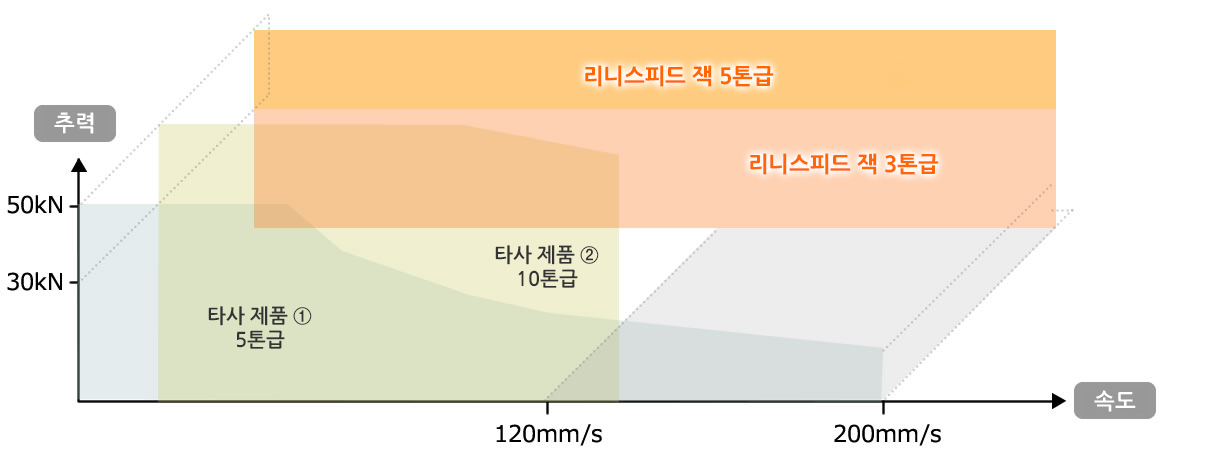

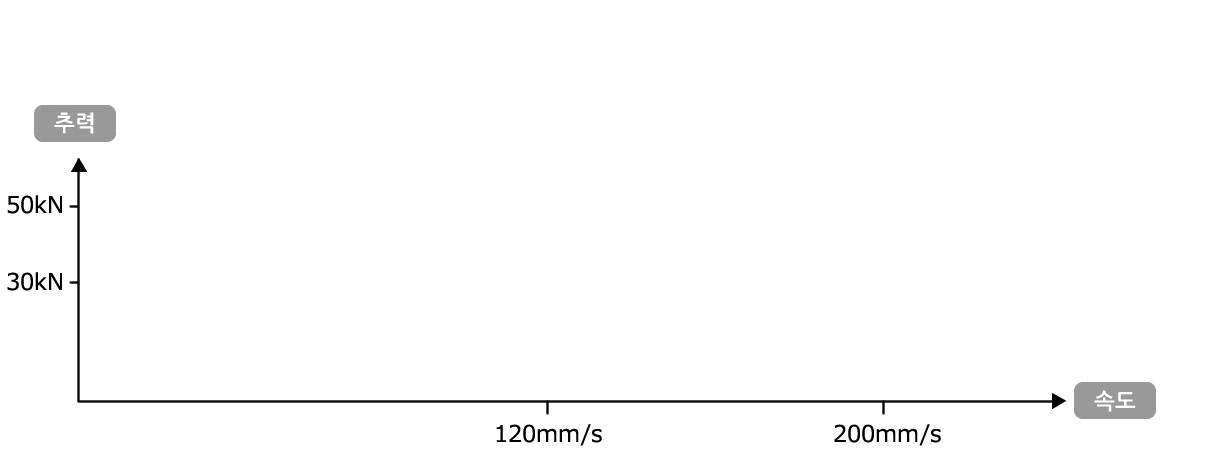

최고 속도까지 정격 추력을 발휘

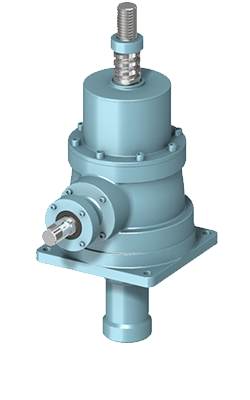

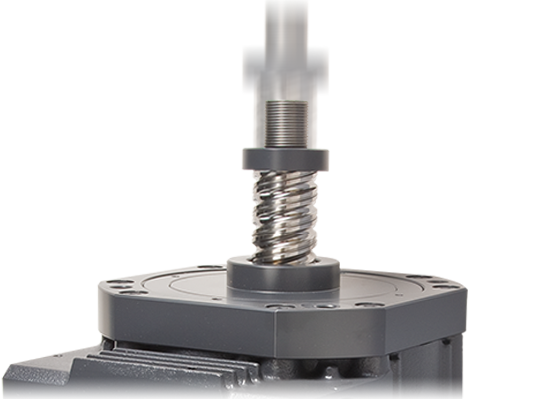

리니스피드 잭은 볼 너트를 기어 케이스에 내장함으로써, 한층 더 콤팩트화를 실현하였습니다.
지금까지 너트의 높이만큼 발생했던 데드 스페이스 (Dead Space) 가 없어지기 때문에 저상화가 가능합니다.
장치 전체의 높이를 억제하여, 승강 방향에 여유가 생깁니다.
잭은 고빈도 용도에는 적합하지 않는 것이 아닌가? 이러한 걱정은 이제 안 하셔도 됩니다.
리니스피드 잭은 고속 ・고빈도 운전으로, 장치의 생산성 향상에 크게 기여합니다. 또한 고빈도 운전에 추종한 볼 나사의
기대 주행 거리를 실현하였습니다.
고속・고빈도 운전으로
MAX100%ED
허용 부하 시간율
최대 100% ED의 허용 부하 시간율을 달성하여, 연속 운전이 가능하게 되었습니다.
타사 제품 대비
택트5배
[ 운전 조건: 주위 온도 20°C、하중 1.5톤 ]
※일반적인 승강 운전의 경우
| 볼 나사 기대 주행 거리 | ||
|---|---|---|
| 허용 추력 5 톤 급 (SJ050H 예) |
최대 하중 (5 톤 시) | 하중 3 톤 시 |
| 150km (스트로크 300mm 시 약25만회 왕복) | 699km (스트로크 300mm 시 약117만회 왕복) | |
리니스피드 잭은 장착성의 장점, 연동 운전의 용이성을 유지하면서 고속 ・고빈도 운전과 저상화를 가능하게 하였습니다.
더불어, 고속 입력이 가능하기 때문에 모터와 커플링의 사이즈를 콤팩트하게 할 수 있습니다.
어떠한 잭의 메이커도 대응할 수 없었던 생산 현장의 「Needs」에, 쯔바키 100년의 「Seeds」로 부응하겠습니다.
볼 나사식

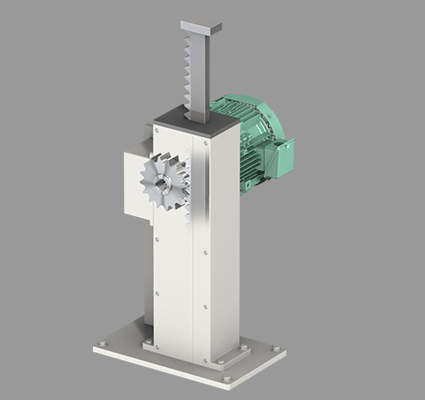

랙(Rack) & 피니언(Pinion)

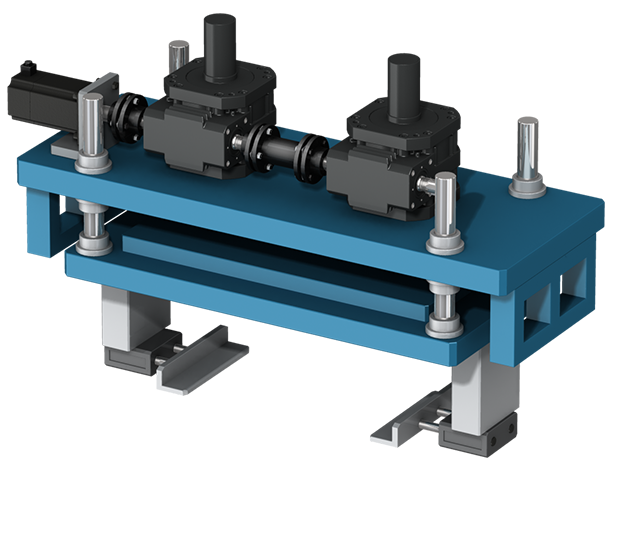

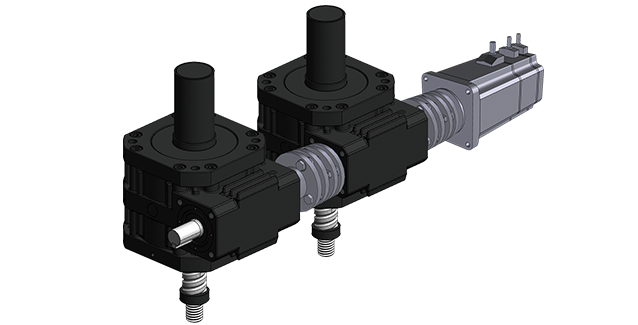

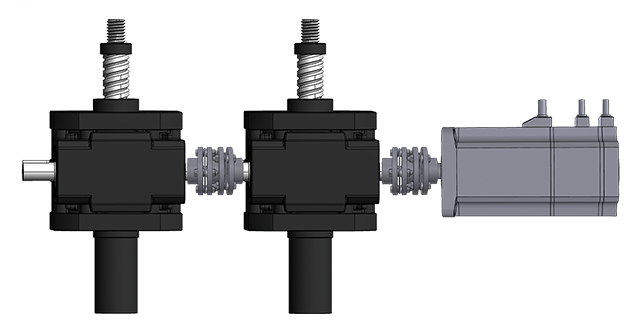

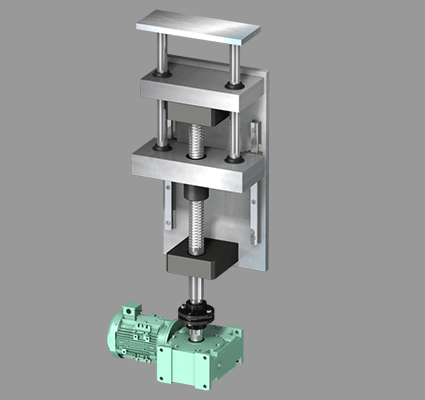

서보모터, 커플링도 콤팩트하게

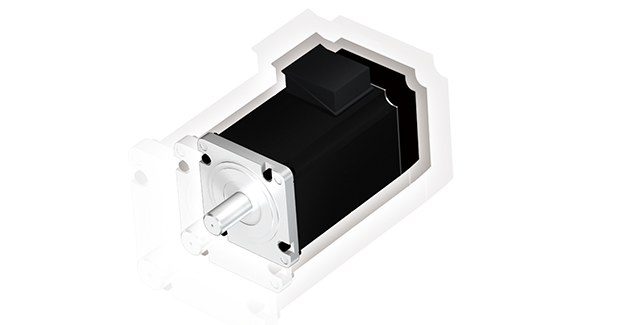

리니스피드 잭은 서보모터의 정격 회전 속도에 맟춘 입력이 가능합니다.
서보 모터 및 커플링의 사이즈 다운도 가능하기 때문에, 구동부 일식의 비용 삭감에 공헌합니다.
